Cách đấu công tắc cầu thang đúng sơ đồ, an toàn tại nhà dễ dàng

Người muốn tự lắp đèn cầu thang thường dễ nhầm chân COM, L1, L2 hoặc đấu sai dây pha và dây truyền. Bài viết này hướng dẫn cách đấu công tắc cầu thang với 2 công tắc, 1 bóng đèn, kèm sơ đồ, cách kiểm tra và lưu ý an toàn cần thiết trước khi đấu dây.

BỘ DỤNG CỤ ĐA NĂNG GIẢM GIÁ SỐC | XEM NGAY

1 Công tắc cầu thang là gì?

Chức năng của công tắc cầu thang

Công tắc cầu thang là hệ thống cho phép bật hoặc tắt cùng một bóng đèn từ hai vị trí khác nhau. Hai công tắc thường được bố trí ở chân và đầu cầu thang để người dùng bật đèn trước khi di chuyển, sau đó tắt đèn khi đã đến tầng còn lại.

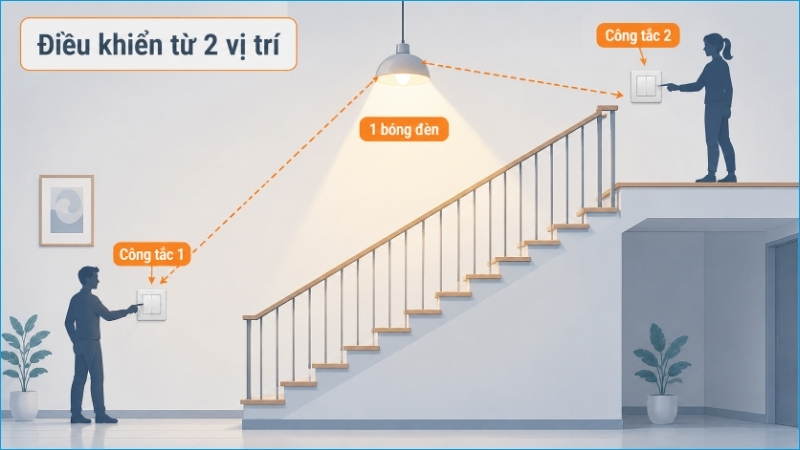

Hai công tắc ở hai đầu cầu thang có thể cùng điều khiển một bóng đèn

Ngoài cầu thang, kiểu mạch này còn phù hợp với hành lang dài, phòng ngủ có nhiều cửa hoặc khu vực có hai lối ra vào. Việc điều khiển đèn từ hai đầu giúp sử dụng thuận tiện hơn mà không cần quay lại vị trí công tắc ban đầu.

Phân biệt công tắc đảo chiều và công tắc một chiều

Công tắc một chiều thông thường chỉ có nhiệm vụ đóng hoặc ngắt một đường điện tại một vị trí. Loại này không tạo được hai đường chuyển mạch cần thiết để điều khiển một bóng đèn độc lập từ hai đầu cầu thang.

Mạch cầu thang thường dùng công tắc đảo chiều 3 chân, còn được gọi là công tắc 2 chiều hoặc công tắc 3 cực. Mỗi công tắc có một chân chung COM và hai chân chuyển mạch L1, L2; tên gọi và ký hiệu có thể khác nhau tùy thiết bị nên cần xem sơ đồ trên thân công tắc.

2 Cấu tạo mạch công tắc cầu thang 2 vị trí

Các thiết bị và đường dây trong mạch

Mạch cơ bản gồm 2 công tắc đảo chiều, 1 bóng đèn, đui đèn, dây dẫn, hộp âm và mặt che công tắc. Nguồn điện được chia thành dây pha L và dây trung tính N, trong đó dây pha đi qua hệ thống công tắc trước khi cấp cho bóng đèn.

Giữa hai công tắc cần có hai dây truyền để tạo hai đường chuyển mạch. Mạch cũng nên có cầu chì, MCB hoặc thiết bị bảo vệ phù hợp, đồng thời các mối nối phải nằm trong hộp điện hoặc phụ kiện có khả năng cách điện.

Cách xác định chân COM, L1 và L2

COM là chân chung, có nhiệm vụ chuyển kết nối sang một trong hai chân L1 hoặc L2 khi người dùng gạt công tắc. L1 và L2 là hai chân chuyển mạch được nối với hai dây truyền chạy giữa hai công tắc.

Không nên mặc định chân ở giữa luôn là COM vì vị trí đầu nối có thể khác nhau giữa các dòng thiết bị. Cách an toàn hơn là đọc ký hiệu C, COM, L, L1, L2 hoặc đối chiếu sơ đồ được in trực tiếp trên công tắc và tài liệu của nhà sản xuất.

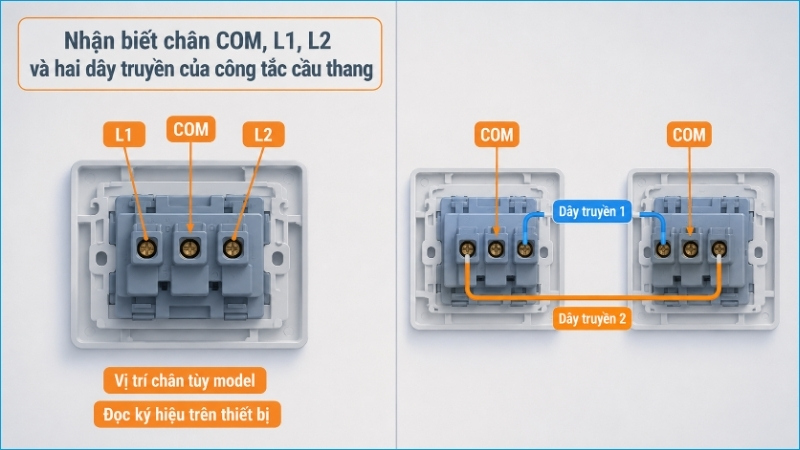

Cần đọc đúng ký hiệu trên từng model để xác định chân COM, L1 và L2

Chức năng của hai dây truyền

Hai dây truyền nối các chân chuyển mạch của công tắc thứ nhất với các chân chuyển mạch của công tắc thứ hai. Khi một công tắc được gạt, chân COM sẽ chuyển từ dây truyền đang dùng sang dây còn lại.

Sự thay đổi này làm đường dẫn điện giữa nguồn và bóng đèn chuyển từ trạng thái kín sang hở hoặc ngược lại. Vì vậy, người dùng có thể thay đổi trạng thái sáng, tắt của đèn tại bất kỳ công tắc nào.

3 Sơ đồ nguyên lý công tắc cầu thang

Đường đi của dây pha

Dây pha L từ nguồn cần đi qua cầu chì, MCB hoặc thiết bị bảo vệ của mạch chiếu sáng trước khi đến công tắc. Sau thiết bị bảo vệ, dây pha được nối vào chân COM của công tắc đảo chiều thứ nhất.

Cách bố trí này giúp hệ thống công tắc đóng hoặc ngắt đường dây pha cấp đến bóng đèn. Dây trung tính không đi qua hai công tắc trong sơ đồ thông dụng mà được nối trực tiếp đến đầu còn lại của bóng đèn.

Cách nối hai công tắc

Chân L1 của công tắc thứ nhất được nối với một chân chuyển mạch của công tắc thứ hai, còn chân L2 nối với chân chuyển mạch còn lại. Hai đoạn dây này chính là hai dây truyền của mạch.

Trong quá trình đấu nối, điều quan trọng là cả hai dây đều nằm tại các chân chuyển mạch và không bị nhầm với chân COM. Việc đảo vị trí hai dây truyền có thể làm hướng gạt khác với dự kiến nhưng không được thay đổi cấu trúc COM và hai chân chuyển mạch.

Đường dây từ công tắc đến bóng đèn

Chân COM của công tắc thứ hai được nối với một cực của đui đèn. Đây là đường dây pha sau khi đã đi qua cả hai công tắc đảo chiều.

Cực còn lại của đui đèn được nối trực tiếp với dây trung tính N. Khi hai công tắc tạo thành đường dẫn liên tục, dòng điện đi qua bóng đèn và đèn phát sáng; khi đường dẫn bị ngắt, đèn tắt.

Công thức mô tả mạch

Có thể ghi nhớ đường đi của mạch theo thứ tự: dây pha L → thiết bị bảo vệ → COM công tắc 1 → hai dây truyền → công tắc 2 → COM công tắc 2 → bóng đèn → dây trung tính N. Công thức này giúp người lắp kiểm tra từng điểm đấu theo trình tự thay vì đổi dây ngẫu nhiên.

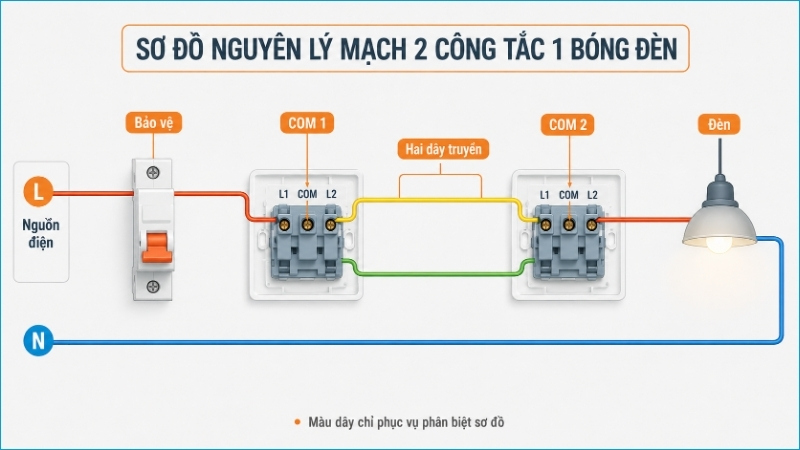

Dây pha đi qua hai công tắc đảo chiều, còn dây trung tính nối thẳng đến đèn

Mỗi model công tắc có thể bố trí đầu nối khác nhau, vì vậy công thức chỉ thể hiện nguyên lý chung. Khi lắp thực tế, cần ưu tiên sơ đồ và ký hiệu được nhà sản xuất cung cấp cho đúng thiết bị đang sử dụng.

4 Dụng cụ và vật tư cần chuẩn bị

Thiết bị và vật tư điện

Người lắp cần chuẩn bị 2 công tắc đảo chiều đúng loại, bóng đèn, đui đèn, dây điện và thiết bị bảo vệ cho mạch chiếu sáng. Ngoài ra, cần có hộp âm, mặt công tắc, ống luồn dây, đầu nối và phụ kiện cách điện phù hợp với vị trí thi công.

Dây dẫn và thiết bị bảo vệ phải được lựa chọn theo điều kiện của hệ thống điện thực tế. Không nên dùng dây bị bong lớp cách điện, công tắc nứt vỡ hoặc phụ kiện không rõ khả năng chịu tải.

Dụng cụ thi công và kiểm tra

Bộ dụng cụ sửa chữa đa năng thường dùng gồm bút thử điện, thiết bị đo điện áp phù hợp, tua vít cách điện, kìm cắt dây và kìm tuốt dây. Người lắp cũng nên chuẩn bị băng keo cách điện, đầu nối dây, nhãn và bút đánh dấu để phân biệt từng đường dây.

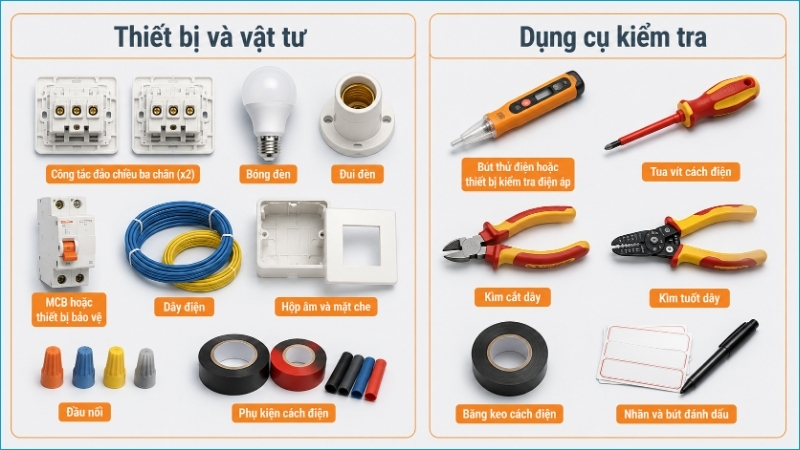

Chuẩn bị đúng thiết bị và dụng cụ giúp quá trình đấu dây thuận tiện, an toàn hơn

Dụng cụ phải còn nguyên lớp cách điện và phù hợp với công việc điện. Không sử dụng kìm, tua vít có tay cầm nứt, ẩm ướt hoặc lộ phần kim loại tại vị trí cầm nắm.

5 Cách đấu công tắc cầu thang 2 công tắc 1 bóng đèn

Bước 1: Xác định vị trí và đường đi dây

Công tắc thứ nhất thường được đặt ở chân cầu thang, còn công tắc thứ hai được đặt ở đầu cầu thang hoặc tầng trên. Bóng đèn nên nằm tại vị trí có thể chiếu sáng rõ các bậc và khu vực chuyển hướng.

Trước khi khoan hoặc lắp hộp âm, cần xác định đường đi của dây nguồn, hai dây truyền và dây đến đèn. Việc lên sơ đồ trước giúp hạn chế thiếu dây, nhầm hộp hoặc phải sửa lại đường ống sau khi hoàn thiện.

Bước 2: Phân loại và đánh dấu các đầu dây

Cần phân biệt dây pha từ nguồn, dây trung tính, hai dây truyền và dây nối từ công tắc thứ hai đến bóng đèn. Nên gắn nhãn tại cả hai đầu dây để dễ nhận biết khi các đầu dây nằm trong những hộp điện khác nhau.

Không xác định dây pha hoặc dây trung tính chỉ dựa trên màu vỏ vì hệ thống cũ có thể không tuân theo cùng một quy ước. Mọi kết luận cần được kiểm tra bằng dụng cụ phù hợp khi mạch còn ở trạng thái an toàn để đo.

Bước 3: Ngắt nguồn và kiểm tra hết điện

Tắt aptomat hoặc cầu dao đang cấp nguồn cho khu vực cầu thang, sau đó có biện pháp ngăn người khác vô tình đóng điện trở lại. Trước khi chạm vào lõi dây, phải kiểm tra tại tất cả đầu dây liên quan để xác nhận mạch đã được cô lập.

Không thao tác khi tay ướt, nền nhà ẩm hoặc khu vực thi công có nước. Nếu không thể xác định chính xác aptomat cấp cho mạch, nên dừng lại và liên hệ người có chuyên môn.

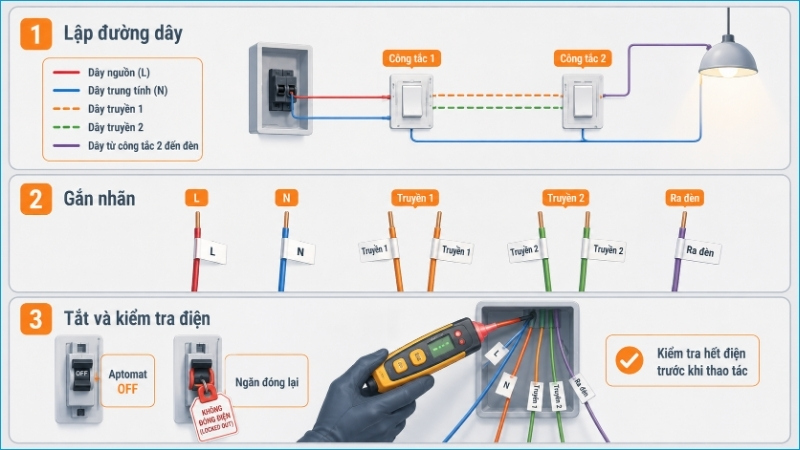

Lập đường dây, đánh dấu đầu dây và kiểm tra hết điện trước khi đấu nối

Bước 4: Đấu dây pha vào công tắc thứ nhất

Nối dây pha sau thiết bị bảo vệ vào chân COM của công tắc thứ nhất. Tuốt dây với chiều dài vừa đủ, đưa lõi dẫn điện vào hết đầu nối và siết chắc vít theo cấu tạo của công tắc.

Sau khi siết, kéo nhẹ dây để kiểm tra độ chắc chắn. Không để lõi đồng thừa ra ngoài đầu nối vì phần dẫn điện hở có thể chạm vào hộp, dây khác hoặc chi tiết kim loại.

Bước 5: Nối hai dây truyền giữa hai công tắc

Nối chân L1 của công tắc thứ nhất với một chân chuyển mạch của công tắc thứ hai, sau đó nối chân L2 với chân chuyển mạch còn lại. Hai đầu dây nên được đánh dấu đồng nhất để thuận tiện kiểm tra và bảo trì.

Không nối một trong hai dây truyền vào chân COM. Nếu ký hiệu trên hai công tắc không giống nhau, cần đối chiếu sơ đồ riêng của từng thiết bị để xác định chân chung và các chân chuyển mạch.

Bước 6: Nối công tắc thứ hai với bóng đèn

Nối chân COM của công tắc thứ hai với một cực của đui đèn. Đường dây này mang điện pha sau khi dòng điện đi qua hệ thống hai công tắc đảo chiều.

Điểm nối phải được siết chắc và đặt bên trong hộp điện hoặc đui đèn có lớp che bảo vệ. Không để mối nối treo tự do, tiếp xúc với tường ẩm hoặc nằm sát vật liệu dễ cháy.

Bước 7: Nối dây trung tính đến bóng đèn

Nối cực còn lại của đui đèn trực tiếp với dây trung tính N của nguồn. Trong sơ đồ thông dụng, dây trung tính không được đưa qua hai công tắc đảo chiều.

Sau khi hoàn thành, kiểm tra lại mối nối tại đui đèn và bảo đảm không có lõi đồng bị hở. Nếu đui đèn có hướng dẫn xác định cực tiếp điểm, cần lắp theo đúng chỉ dẫn của nhà sản xuất.

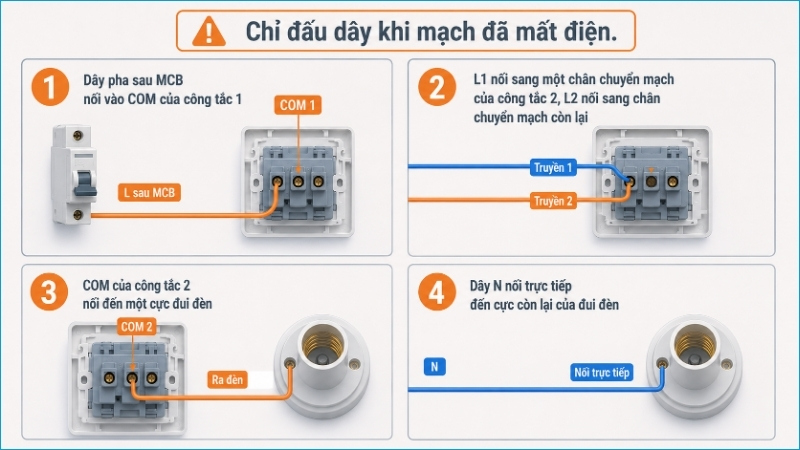

Đấu lần lượt dây pha, hai dây truyền, dây ra đèn và dây trung tính

Bước 8: Sắp xếp dây và lắp mặt công tắc

Gấp và sắp xếp dây gọn trong hộp âm, tránh bẻ dây quá gấp hoặc ép dây vào cạnh sắc. Kiểm tra để vít cố định công tắc không xuyên, kẹp hoặc làm tổn thương lớp cách điện.

Cố định công tắc ngay ngắn rồi lắp mặt che đầy đủ. Không để đầu nối, vít mang điện hoặc lõi dây lộ ra ngoài sau khi hoàn thiện.

Bước 9: Kiểm tra mạch trước khi cấp điện

Đối chiếu lại toàn bộ sơ đồ: dây pha phải vào COM của công tắc thứ nhất, hai dây truyền nằm tại L1 và L2, còn COM của công tắc thứ hai đi đến bóng đèn. Dây trung tính phải nối trực tiếp vào cực còn lại của đèn.

Kiểm tra độ chắc của từng mối nối, tình trạng lớp cách điện và cách bố trí dây trong hộp. Không đóng điện nếu còn đầu dây chưa xác định, lõi đồng bị hở hoặc mối nối chưa được bảo vệ.

Bước 10: Cấp điện và thử hai công tắc

Sau khi lắp đầy đủ mặt che và đưa mọi người ra khỏi khu vực thao tác, đóng lại aptomat. Lần lượt gạt công tắc ở chân và đầu cầu thang trong nhiều trạng thái để xác nhận công tắc nào cũng có thể thay đổi trạng thái của đèn.

Kiểm tra lại mối nối và thử cả hai công tắc sau khi đã lắp đầy đủ mặt che

Nếu xuất hiện tiếng lẹt xẹt, mùi khét, tia lửa, công tắc nóng bất thường hoặc aptomat nhảy, cần ngắt nguồn ngay. Không tiếp tục đóng aptomat nhiều lần để thử khi chưa xác định và xử lý nguyên nhân.

6 Nguyên lý hoạt động của mạch cầu thang

Trạng thái bóng đèn sáng

Bóng đèn sáng khi hai công tắc đang chọn các dây truyền tạo thành một đường dẫn điện liên tục. Dòng điện đi từ dây pha, qua chân COM của công tắc thứ nhất, một dây truyền, công tắc thứ hai rồi đến bóng đèn.

Sau khi đi qua bóng đèn, dòng điện trở về nguồn qua dây trung tính. Trạng thái này được gọi là mạch kín.

Trạng thái bóng đèn tắt

Bóng đèn tắt khi hai công tắc đang chọn hai dây truyền không nối thông với nhau. Đường dẫn giữa dây pha và bóng đèn bị gián đoạn nên không có dòng điện chạy qua đèn.

Trạng thái này được gọi là mạch hở. Vị trí cần gạt lên hoặc xuống không cố định vì trạng thái đèn phụ thuộc vào sự kết hợp của cả hai công tắc.

Cơ chế đổi trạng thái tại hai vị trí

Mỗi lần người dùng gạt một công tắc, chân COM của công tắc đó chuyển kết nối từ L1 sang L2 hoặc ngược lại. Hành động này làm đường điện đang kín chuyển thành hở hoặc đường đang hở chuyển thành kín.

Nhờ cơ chế chuyển mạch, cả công tắc ở chân cầu thang và công tắc ở đầu cầu thang đều có thể bật hoặc tắt đèn. Người dùng không cần đưa một công tắc về vị trí cố định trước khi sử dụng công tắc còn lại.

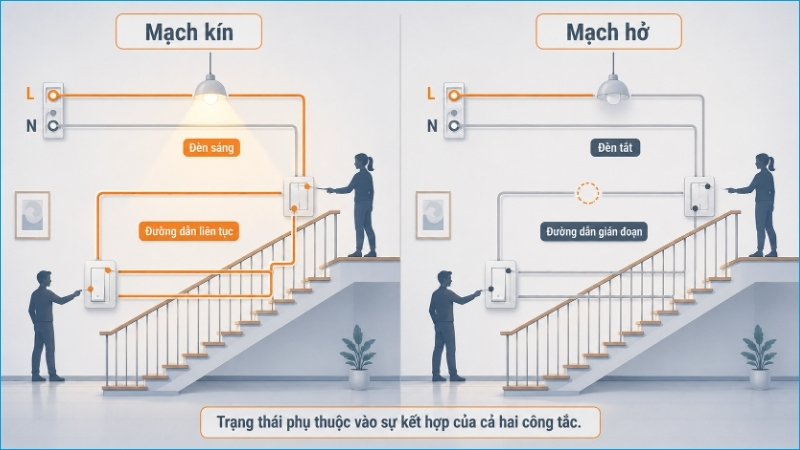

Đèn sáng khi mạch kín và tắt khi đường dẫn giữa hai công tắc bị gián đoạn

7 Những lỗi thường gặp khi đấu công tắc cầu thang

Dùng sai loại công tắc hoặc đấu nhầm chân COM

Dùng công tắc một chiều thay cho công tắc đảo chiều khiến mạch không có đủ hai đường truyền. Đèn có thể chỉ được điều khiển tại một vị trí hoặc không hoạt động theo đúng nguyên lý của mạch cầu thang.

Đấu nhầm chân COM với L1 hoặc L2 cũng làm một công tắc mất tác dụng trong một số trạng thái. Cần ngắt nguồn và đối chiếu lại ký hiệu trên thiết bị thay vì thử đổi dây khi mạch đang có điện.

Thiếu hoặc nối sai hai dây truyền

Mạch điều khiển từ hai vị trí cần đủ hai dây truyền chạy giữa hai công tắc. Nếu chỉ có một dây, hệ thống không thể chuyển đổi giữa hai đường dẫn điện.

Khi dây truyền bị nối nhầm với COM, dây pha hoặc dây ra đèn, bóng đèn có thể chỉ sáng ở một số tổ hợp bất thường. Cách xử lý là kiểm tra từng đầu dây theo sơ đồ đã đánh dấu.

Mối nối lỏng hoặc lõi đồng bị hở

Mối nối lỏng làm tăng điện trở tiếp xúc, khiến đèn chập chờn, công tắc phát nhiệt hoặc xuất hiện tiếng lẹt xẹt. Lõi đồng hở cũng có thể chạm vào cực bên cạnh, hộp kim loại hoặc dây khác.

Khi phát hiện dấu hiệu bất thường, cần ngắt nguồn trước khi mở mặt công tắc. Các đầu nối bị cháy, biến dạng hoặc mất khả năng giữ dây nên được thay bằng thiết bị phù hợp.

Đưa dây trung tính qua công tắc

Trong sơ đồ thông dụng, dây pha được đưa qua hệ thống công tắc, còn dây trung tính nối trực tiếp đến bóng đèn. Nếu chỉ ngắt dây trung tính, một số phần tại đui đèn vẫn có thể mang điện pha dù bóng không sáng.

Điều này làm tăng nguy cơ khi thay bóng hoặc sửa chữa. Vì vậy, người lắp cần xác định đúng đường dây và không thay đổi nguyên lý nếu không có sơ đồ chuyên dụng.

8 Cách kiểm tra khi mạch không hoạt động

Cả hai công tắc đều không bật được đèn

Trước tiên, cần ngắt nguồn rồi kiểm tra bóng đèn, đui đèn và tình trạng của thiết bị bảo vệ. Sau đó, đối chiếu dây pha vào COM của công tắc thứ nhất, dây từ COM của công tắc thứ hai đến đèn và dây trung tính.

Nếu aptomat không bị ngắt nhưng mạch vẫn không hoạt động, có thể có đầu nối lỏng, dây bị đứt hoặc công tắc bị hỏng. Không nên dùng tay chạm trực tiếp hoặc nối tắt các đầu dây để thử.

Chỉ một công tắc điều khiển được đèn

Hiện tượng này thường liên quan đến việc đấu sai chân COM, thiếu một dây truyền hoặc một đầu dây bị lỏng. Cũng cần xác nhận cả hai thiết bị đều là công tắc đảo chiều 3 chân.

Sau khi cô lập nguồn, hãy kiểm tra ký hiệu và đường đi của từng dây. Nếu không xác định được chân công tắc bằng tài liệu của thiết bị, nên thay bằng sản phẩm có sơ đồ rõ ràng hoặc nhờ thợ điện kiểm tra.

Đèn chập chờn hoặc aptomat nhảy

Đèn chập chờn có thể xuất phát từ mối nối lỏng, đui đèn tiếp xúc kém, bóng đèn hỏng hoặc dây dẫn bị tổn thương. Aptomat nhảy có thể liên quan đến chạm chập, lõi đồng hở hoặc lỗi trong thiết bị.

Cần ngắt điện ngay và không đóng lại aptomat liên tục. Việc thử cấp điện nhiều lần khi còn chạm chập có thể làm hư đầu nối, cháy lớp cách điện hoặc tăng mức độ nguy hiểm.

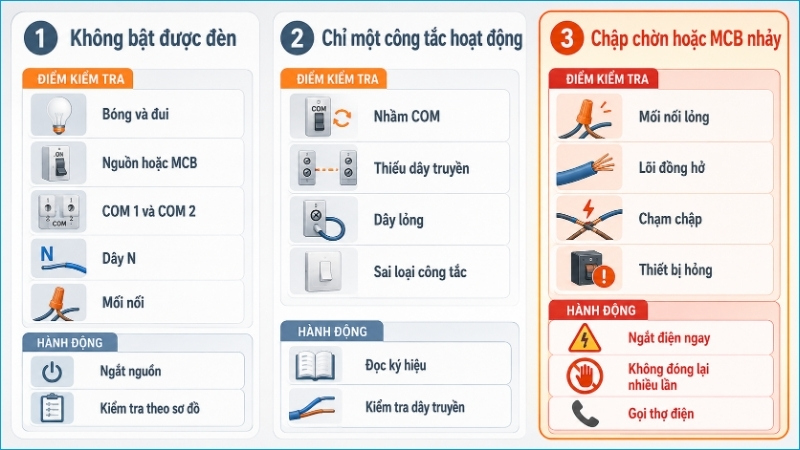

Có thể khoanh vùng lỗi dựa trên biểu hiện của đèn, công tắc và aptomat

9 Cách mở rộng mạch cho 3 hoặc nhiều vị trí

Mạch điều khiển đèn từ 3 vị trí

Mạch điều khiển từ ba vị trí thường sử dụng hai công tắc đảo chiều ở hai đầu và một công tắc trung gian ở giữa. Hai dây truyền đi từ công tắc đầu tiên qua công tắc trung gian rồi tiếp tục đến công tắc đảo chiều cuối.

Công tắc trung gian có nhiệm vụ nối thẳng hoặc đổi chéo hai dây truyền. Dây pha vẫn vào COM của công tắc đầu tiên, còn COM của công tắc cuối nối đến bóng đèn.

Mạch điều khiển đèn từ 4 vị trí trở lên

Để bổ sung nhiều vị trí điều khiển, hai đầu mạch vẫn dùng công tắc đảo chiều, còn mỗi vị trí ở giữa cần thêm một công tắc trung gian. Hai dây truyền phải đi xuyên qua toàn bộ các công tắc trung gian trước khi đến công tắc cuối.

Số lượng đầu dây trong hộp sẽ tăng nên cần lập sơ đồ, đánh dấu dây và dự kiến kích thước hộp ngay từ đầu. Không thể mở rộng mạch đúng nguyên lý bằng cách nối thêm công tắc một chiều vào một dây truyền.

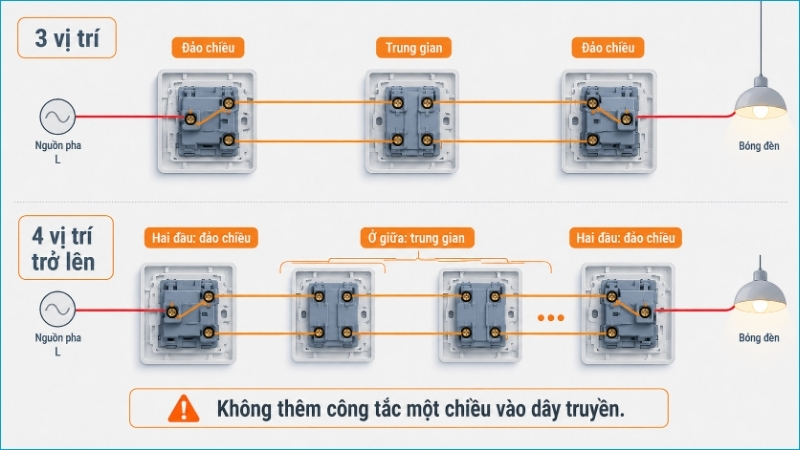

Mạch nhiều vị trí dùng công tắc đảo chiều ở hai đầu và công tắc trung gian ở giữa

10 Lưu ý an toàn khi đấu công tắc cầu thang

Kiểm tra an toàn trước khi thao tác

Luôn tắt đúng aptomat, cô lập nguồn và kiểm tra hết điện trước khi tháo công tắc, tuốt dây hoặc chạm vào đầu nối. Không dựa hoàn toàn vào màu vỏ dây, trạng thái đèn hoặc vị trí cần gạt để kết luận mạch đã an toàn.

Khu vực thi công phải khô ráo, đủ ánh sáng và không có trẻ nhỏ đứng gần. Dụng cụ cầm tay cần có lớp cách điện nguyên vẹn, còn dây điện phải được bảo vệ trong hộp và ống luồn phù hợp.

Trường hợp cần dừng thao tác và gọi thợ điện

Nên dừng thao tác nếu không xác định được dây pha, dây trung tính, chân COM hoặc các chân chuyển mạch. Người không có kỹ năng đo kiểm điện cũng không nên tự sửa hệ thống dây âm tường hoặc mạch có nhiều hộp nối.

Cần gọi thợ điện khi có tia lửa, mùi khét, công tắc nóng, dây bị cháy hoặc aptomat liên tục ngắt. Không che mối nối lỗi bằng băng keo rồi tiếp tục sử dụng vì nguyên nhân phát nhiệt hoặc chạm chập vẫn chưa được xử lý.

11 Khi nên dùng cảm biến thay công tắc cầu thang

Trường hợp phù hợp với cảm biến

Đèn cảm biến chuyển động phù hợp khi gia đình muốn đèn tự bật lúc có người đi vào cầu thang và tự tắt sau một khoảng thời gian. Giải pháp này có thể hỗ trợ trẻ nhỏ, người cao tuổi hoặc người thường xuyên di chuyển vào ban đêm.

Cảm biến cũng giúp hạn chế tình trạng quên tắt đèn tại khu vực ít được quan sát. Tuy nhiên, phạm vi nhận diện, thời gian trễ và khả năng tương thích sẽ khác nhau tùy thiết bị.

Những điểm cần cân nhắc trước khi lắp

Cảm biến và bộ điều khiển tự động có sơ đồ đấu dây riêng, không hoạt động hoàn toàn giống mạch công tắc đảo chiều cơ học. Người dùng cần kiểm tra loại nguồn, loại đèn và hướng dẫn của nhà sản xuất trước khi lắp.

Không nên tự ghép cảm biến vào mạch cầu thang hiện có nếu tài liệu thiết bị không hỗ trợ cấu hình đó. Với hệ thống nhiều tầng hoặc cần nhiều điểm điều khiển, nên nhờ đơn vị chuyên môn thiết kế và kiểm tra khả năng tương thích.

12 Câu hỏi thường gặp về cách đấu công tắc cầu thang

• Công tắc cầu thang dùng công tắc mấy cực?

Mạch điều khiển một bóng đèn từ hai vị trí thường dùng hai công tắc đảo chiều 3 chân. Mỗi công tắc có một chân chung COM và hai chân chuyển mạch thường được ký hiệu L1, L2 hoặc bằng ký hiệu tương đương trên thiết bị.

• Có thể dùng hai công tắc một chiều cho mạch cầu thang không?

Hai công tắc một chiều không tạo được hai đường truyền cần thiết cho mạch cầu thang tiêu chuẩn. Để gạt công tắc nào cũng có thể thay đổi trạng thái đèn, cần sử dụng đúng hai công tắc đảo chiều.

• Chân COM của hai công tắc nối với dây nào?

Trong sơ đồ phổ biến, COM của công tắc thứ nhất nối với dây pha sau thiết bị bảo vệ. COM của công tắc thứ hai nối với dây đi đến bóng đèn, còn L1 và L2 được dùng để nối hai dây truyền.

• Mạch công tắc cầu thang cần bao nhiêu đường dây?

Mạch cơ bản cần dây pha từ nguồn, dây trung tính đến bóng đèn, hai dây truyền giữa hai công tắc và dây từ công tắc thứ hai đến đèn. Cách phân bố dây trong từng ống phụ thuộc vị trí nguồn, hộp công tắc và bóng đèn.

• Nhà 3 tầng có thể điều khiển một đèn từ 3 vị trí không?

Có thể bố trí hai công tắc đảo chiều ở hai đầu và một công tắc trung gian tại vị trí ở giữa. Tuy nhiên, mạch có nhiều đầu dây hơn nên cần sơ đồ rõ ràng, đúng loại thiết bị và người thi công có chuyên môn.

Cảm ơn bạn đã theo dõi bài viết. Việc hiểu đúng sơ đồ, xác định chính xác chân COM, L1, L2 và luôn ngắt nguồn trước khi thao tác sẽ giúp mạch đèn cầu thang hoạt động ổn định, an toàn hơn và hỗ trợ bạn chủ động lựa chọn giải pháp phù hợp khi sử dụng.
