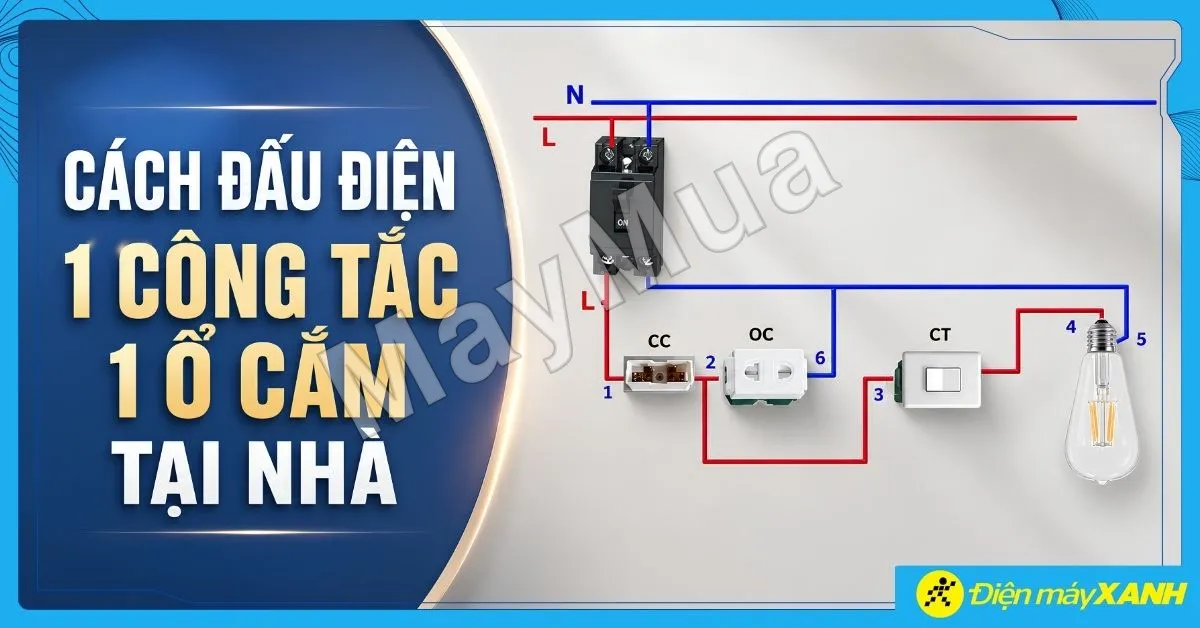

Cách đấu điện 1 công tắc 1 ổ cắm an toàn, đúng kỹ thuật tại nhà

Người mới lắp bảng điện thường dễ nhầm dây pha, dây trung tính hoặc chân đấu của công tắc và ổ cắm. Bài viết hướng dẫn cách đấu điện 1 công tắc 1 ổ cắm theo sơ đồ trực quan, cùng quy trình kiểm tra và lưu ý an toàn trước khi cấp nguồn trong gia đình.

Ổ CẮM - PHÍCH CẮM GIẢM GIÁ SỐC | XEM NGAY

1 Tìm hiểu bảng điện 1 công tắc 1 ổ cắm

Cấu tạo và chức năng của bảng điện

Bảng điện loại này thường gồm một công tắc một chiều, một ổ cắm, bảng đế hoặc hộp âm, dây dẫn và thiết bị bảo vệ mạch. Nếu công tắc được dùng để điều khiển đèn, hệ thống còn có đui đèn, bóng đèn và dây nối từ công tắc đến đèn.

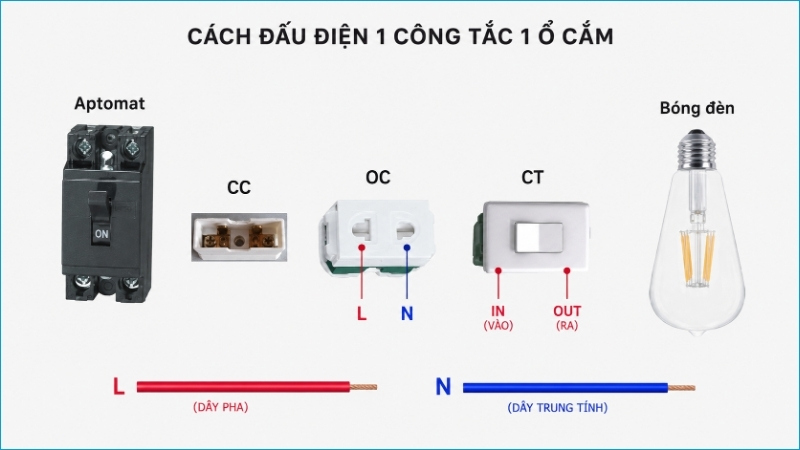

Các bộ phận cơ bản trong mạch điện một công tắc, một ổ cắm và bóng đèn

Trong sơ đồ thông dụng, công tắc đảm nhiệm việc đóng hoặc ngắt nguồn cấp cho bóng đèn. Ổ cắm được cấp dây pha và dây trung tính riêng nên vẫn có điện dù công tắc đang ở trạng thái tắt.

Nếu hệ thống điện có nối đất, ổ cắm còn được đấu thêm dây tiếp địa vào chân E hoặc chân mang ký hiệu tiếp đất. Dây này hỗ trợ dẫn dòng rò xuống hệ thống tiếp địa khi thiết bị gặp sự cố, nhưng không thay thế aptomat hoặc thiết bị chống rò.

Phân biệt bảng điện chính và bảng điện nhánh

Bảng điện chính tiếp nhận và phân phối nguồn cho nhiều khu vực trong nhà, thường tích hợp cầu dao hoặc aptomat tổng. Việc can thiệp vào bảng điện chính đòi hỏi kiến thức chuyên môn vì có thể ảnh hưởng đến toàn bộ hệ thống.

Bảng điện một công tắc, một ổ cắm thường thuộc nhóm bảng điện nhánh. Bảng này cấp nguồn cho một khu vực hoặc một số thiết bị nhất định, nhưng vẫn phải được bảo vệ bằng cầu chì, aptomat hoặc thiết bị phù hợp với đường dây.

Trước khi lắp đặt, người thực hiện cần xác định bảng điện đang thuộc mạch nào và thiết bị bảo vệ của mạch nằm ở đâu. Không nên đấu thêm ổ cắm khi chưa biết tiết diện dây, tải hiện có và khả năng bảo vệ của aptomat.

2 Sơ đồ đấu điện 1 công tắc 1 ổ cắm

Sơ đồ công tắc điều khiển đèn, ổ cắm luôn có điện

Trong phương án thông dụng, dây pha từ nguồn đi qua cầu chì hoặc aptomat nhánh rồi được chia thành hai đường. Một đường nối vào chân L của ổ cắm, đường còn lại nối vào chân đầu vào của công tắc.

Chân đầu ra của công tắc được nối với một cực của bóng đèn. Dây trung tính từ nguồn nối trực tiếp vào chân N của ổ cắm, đồng thời nối với cực còn lại của bóng đèn để hoàn thành mạch.

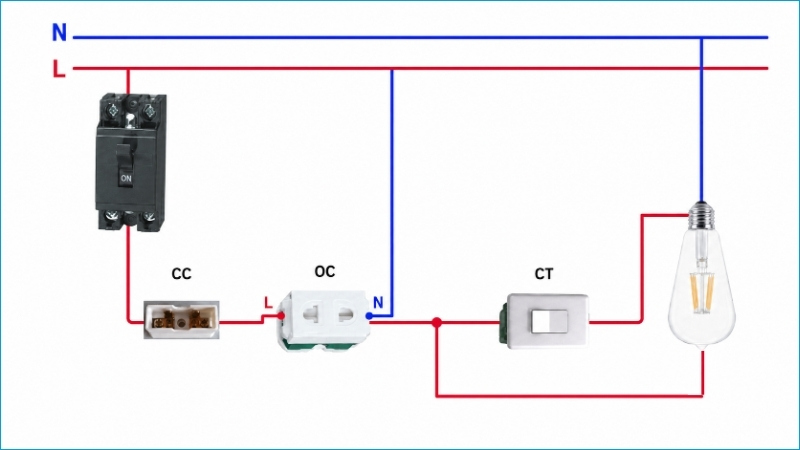

Dây pha được chia đến ổ cắm và công tắc, còn dây trung tính cấp trực tiếp cho ổ cắm và bóng đèn

Nếu có dây tiếp địa, dây PE được nối vào chân E hoặc chân mang biểu tượng tiếp đất trên ổ cắm. Không nối dây tiếp địa chung với dây trung tính ngay tại ổ cắm và không tự tạo điểm tiếp đất bằng đường ống nước hoặc kết cấu kim loại.

• Đường dây pha: Nguồn điện → thiết bị bảo vệ → chân L của ổ cắm và chân vào của công tắc.
• Đường dây sau công tắc: Chân ra công tắc → một cực của bóng đèn.
• Đường dây trung tính: Nguồn điện → chân N của ổ cắm và cực còn lại của bóng đèn.
• Đường dây tiếp địa: Hệ thống tiếp địa → chân E của ổ cắm.

Nguyên tắc công tắc phải ngắt dây pha

Công tắc nên được lắp trên đường dây pha để khi tắt, nguồn điện nguy hiểm cấp đến bóng đèn được ngắt. Cách đấu này giúp giảm rủi ro khi thay bóng, kiểm tra đui đèn hoặc xử lý sự cố ở phần tải.

Nếu công tắc được đấu trên dây trung tính, bóng đèn vẫn có thể bật và tắt bình thường nhưng đui đèn còn nối với dây pha. Người dùng có thể bị điện giật nếu chạm vào phần dẫn điện khi thay bóng mà không ngắt aptomat.

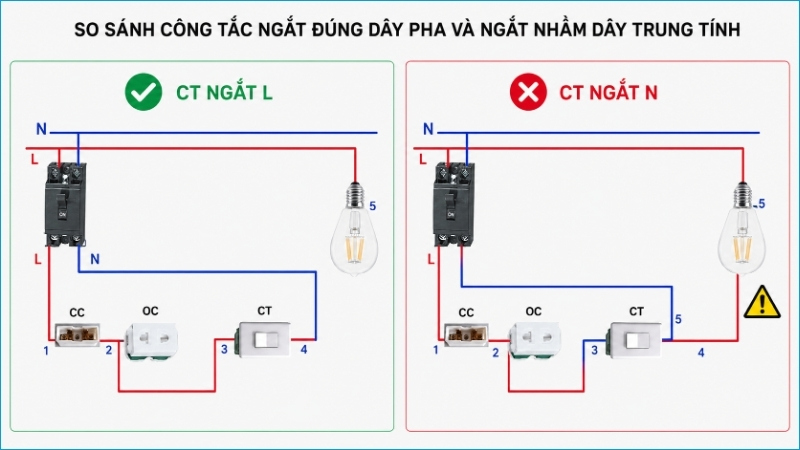

Công tắc phải ngắt dây pha để hạn chế nguy cơ đui đèn vẫn mang điện khi tắt

Một số trường hợp bóng LED sáng mờ hoặc nhấp nháy khi đã tắt cũng có thể liên quan đến việc ngắt sai dây, dòng rò, công tắc có đèn báo hoặc hiện tượng cảm ứng trên đường dây. Cần kiểm tra toàn bộ mạch thay vì chỉ thay bóng đèn.

Phương án công tắc điều khiển trực tiếp ổ cắm

Trong một số nhu cầu, công tắc có thể được dùng để bật hoặc tắt nguồn cho ổ cắm thay vì điều khiển bóng đèn. Khi đó, dây pha từ thiết bị bảo vệ được nối vào công tắc, dây ra khỏi công tắc mới nối đến chân L của ổ cắm.

Dây trung tính vẫn nối trực tiếp đến chân N, còn dây tiếp địa nối vào chân E nếu hệ thống có trang bị. Khi công tắc tắt, đường dây pha bị ngắt nên ổ cắm không còn được cấp nguồn.

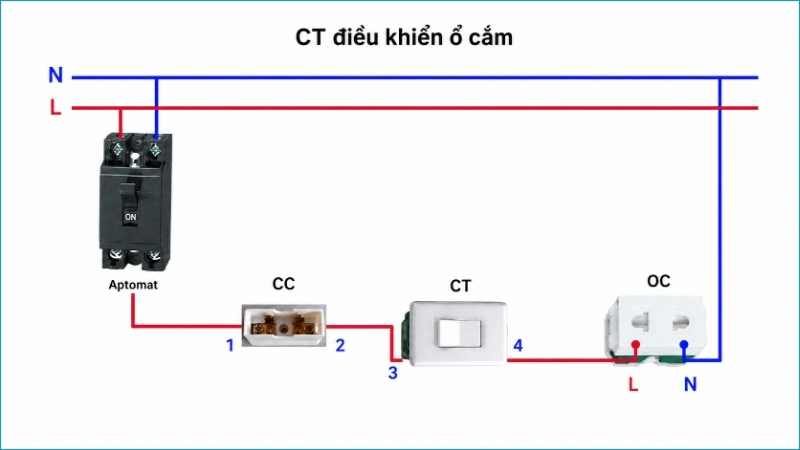

Trong phương án này, công tắc ngắt dây pha trước khi nguồn đến ổ cắm

Phương án này phải được trình bày và đánh dấu riêng để tránh nhầm với sơ đồ công tắc điều khiển đèn. Công tắc cũng phải có định mức phù hợp với tải dự kiến của ổ cắm; không nên sử dụng cho thiết bị công suất lớn khi chưa tính toán khả năng chịu tải.

3 Dụng cụ và vật tư cần chuẩn bị

Thiết bị điện và vật tư đấu nối

Người thực hiện cần chuẩn bị công tắc một chiều, ổ cắm, bảng điện hoặc hộp âm, đui đèn và bóng đèn nếu mạch có điều khiển chiếu sáng. Mạch cũng cần cầu chì, aptomat hoặc thiết bị bảo vệ phù hợp với đường dây và tải sử dụng.

Dây điện phải có tiết diện đáp ứng cường độ dòng điện của mạch. Không nên chọn dây chỉ dựa vào kích thước bên ngoài vì độ dày lõi dẫn điện, vật liệu và khả năng chịu tải có thể khác nhau.

Các điểm chia nhánh nên dùng đầu nối, kẹp nối hoặc phụ kiện chuyên dụng. Với dây mềm nhiều sợi, đầu cos phù hợp sẽ giúp lõi dây gọn hơn và giảm nguy cơ sợi đồng bung ra ngoài chân đấu.

Dụng cụ thi công và đồ bảo hộ

Các dụng cụ cơ bản gồm tua vít cách điện, kìm cắt dây, kìm tuốt dây, bút thử điện hoặc thiết bị đo điện áp. Ngoài ra, người thực hiện có thể cần băng keo điện, khoan, vít và dụng cụ đánh dấu vị trí lắp đặt.

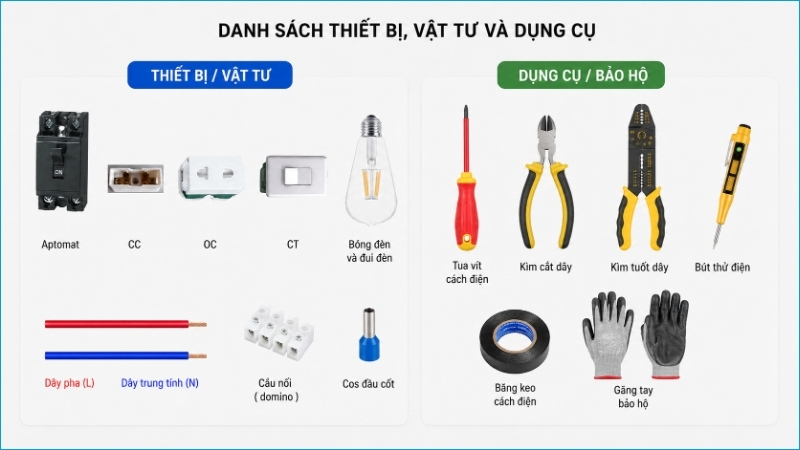

Chuẩn bị đúng thiết bị, dụng cụ cách điện và vật tư trước khi đấu nối

Găng tay và giày bảo hộ hỗ trợ giảm rủi ro trong quá trình thao tác nhưng không thể thay thế việc ngắt nguồn. Khu vực làm việc phải khô ráo, đủ ánh sáng, không có nước đọng và không để trẻ nhỏ đến gần.

Dụng cụ cần còn nguyên lớp cách điện, không nứt vỡ hoặc lộ phần kim loại ngoài vị trí sử dụng. Không dùng dao, kéo hoặc dụng cụ tạm thay nếu chúng có thể làm hỏng lõi dây và gây mất an toàn.

Cách xác định dây pha, trung tính và tiếp địa

Dây pha thường được ký hiệu là L, dây trung tính ký hiệu N và dây tiếp địa ký hiệu PE hoặc E. Các ký hiệu này có thể được in, dập nổi hoặc đặt cạnh từng chân đấu trên công tắc và ổ cắm.

Người thực hiện chỉ nên đo xác định dây khi hiểu rõ cách sử dụng bút thử điện, đồng hồ đo hoặc thiết bị kiểm tra tương ứng. Sau khi đã nhận biết và đánh dấu dây, phải ngắt aptomat rồi kiểm tra lại tình trạng hết điện trước khi chạm vào lõi dẫn.

Trong hệ thống điện cũ, dây có thể bị đổi màu, nối tiếp qua nhiều hộp hoặc sử dụng không đúng quy ước. Nếu kết quả đo không rõ ràng hoặc xuất hiện điện áp bất thường, cần dừng thao tác và nhờ thợ điện kiểm tra.

4 Cách đấu điện 1 công tắc 1 ổ cắm từng bước

Bước 1: Ngắt nguồn và xác nhận mạch đã hết điện

Tắt aptomat hoặc cầu dao cấp nguồn cho khu vực cần thi công. Nếu có người khác trong nhà, nên thông báo và đặt cảnh báo để tránh trường hợp nguồn điện bị đóng lại trong lúc đang làm việc.

Dùng thiết bị kiểm tra phù hợp để xác nhận không còn điện áp tại từng dây và từng chân thiết bị. Không nên chỉ nhìn vị trí cần gạt của aptomat hoặc trạng thái công tắc để kết luận mạch đã an toàn.

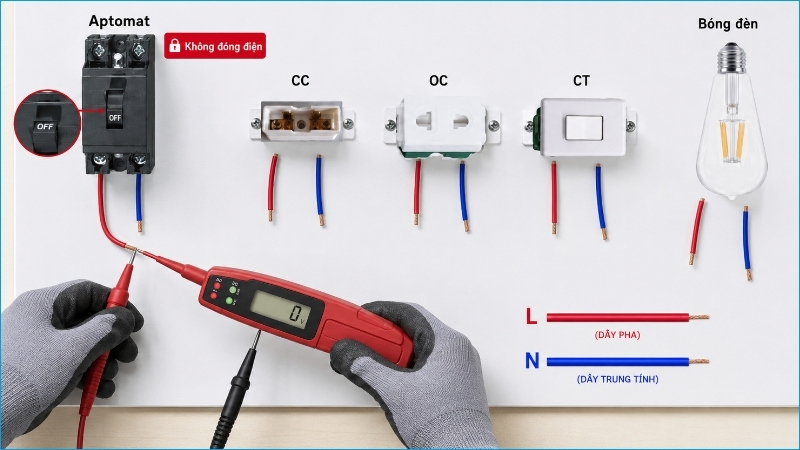

Ngắt aptomat và kiểm tra lại từng đầu dây trước khi bắt đầu thao tác

Nếu không xác định được aptomat nào cấp nguồn cho bảng điện, người thực hiện không nên tiếp tục. Việc thử ngẫu nhiên trên dây đang mang điện có thể dẫn đến điện giật hoặc ngắn mạch.

Bước 2: Bố trí công tắc, ổ cắm và dây dẫn

Xác định vị trí lắp công tắc, ổ cắm và thiết bị bảo vệ trên bảng điện. Các bộ phận cần có đủ khoảng trống để bắt vít, luồn dây và tháo lắp khi cần bảo trì.

Đánh dấu đường dây trước khi cắt để tránh nhầm giữa dây pha, dây trung tính, dây tiếp địa và dây ra bóng đèn. Nên chừa chiều dài hợp lý để dây không bị căng nhưng cũng không cuộn quá nhiều phía sau bảng điện.

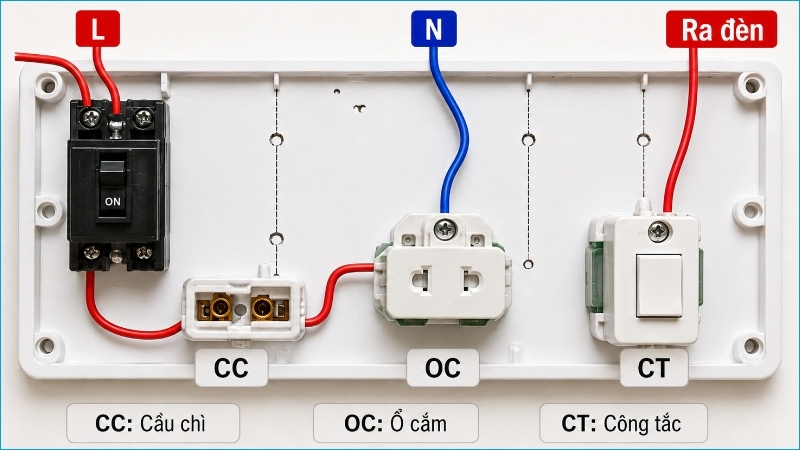

Bố trí thiết bị và đánh dấu từng đường dây trước khi cắt và đấu nối

Khi dùng bảng điện nổi hoặc hộp âm, cần kiểm tra vị trí bắt vít để không làm thủng dây đi ngầm. Không đặt dây tại nơi có cạnh sắc hoặc vị trí dễ bị mặt thiết bị ép vào.

Bước 3: Cắt, tuốt dây và chuẩn bị đầu nối

Dùng kìm tuốt dây để loại bỏ một đoạn vỏ cách điện vừa với chiều sâu của chân đấu. Phần lõi đồng không được lộ ra ngoài sau khi dây đã được lắp hoàn chỉnh vào công tắc hoặc ổ cắm.

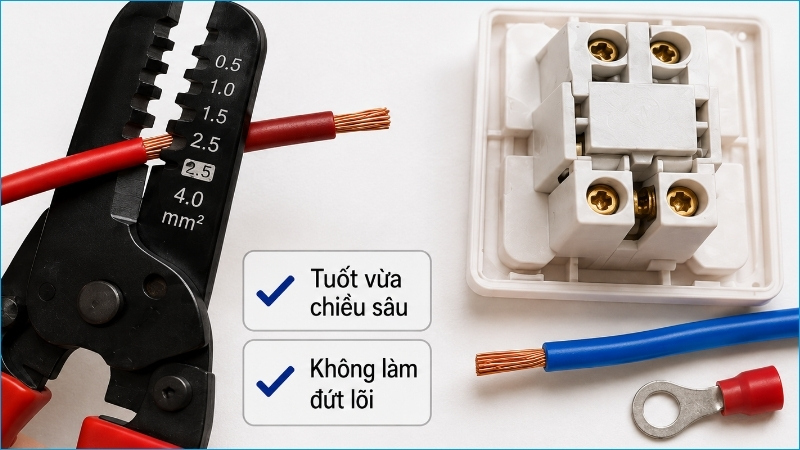

Tuốt vỏ đúng chiều dài giúp đầu dây vào chắc chân đấu và hạn chế lộ lõi đồng

Đối với dây mềm nhiều sợi, cần xoắn gọn theo đúng hướng hoặc bấm đầu cos tương thích. Không tráng thiếc đầu dây nếu thiết bị hoặc hướng dẫn lắp đặt không cho phép, vì mối nối có thể thay đổi độ chặt theo thời gian.

Kiểm tra lõi dây sau khi tuốt để bảo đảm không bị đứt nhiều sợi, xước sâu hoặc biến dạng. Nếu đầu dây bị hỏng, nên cắt bỏ và tuốt lại thay vì cố đưa vào cực đấu.

Bước 4: Đấu dây pha qua thiết bị bảo vệ

Đưa dây pha từ nguồn vào đầu vào của cầu chì hoặc aptomat nhánh theo đúng ký hiệu trên thiết bị. Từ đầu ra của thiết bị bảo vệ, tạo hai nhánh cấp điện cho ổ cắm và công tắc bằng đầu nối phù hợp.

Một nhánh dây pha nối vào chân L của ổ cắm, nhánh còn lại nối vào chân đầu vào của công tắc. Chân đầu ra của công tắc được nối với dây dẫn đến một cực của bóng đèn.

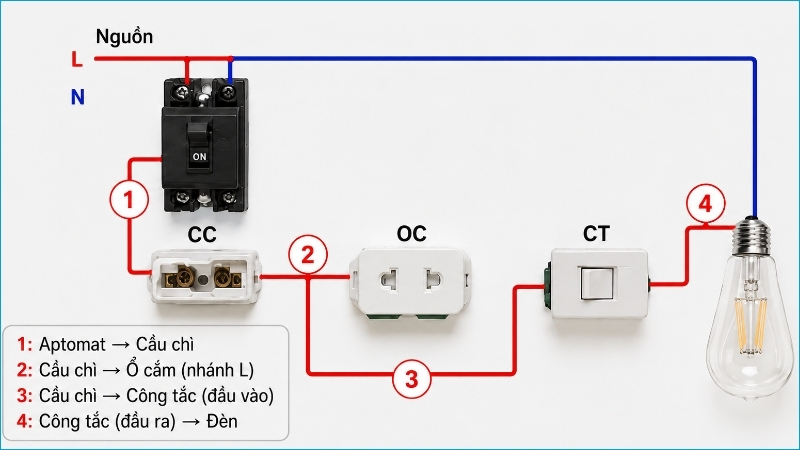

Dây pha đi qua thiết bị bảo vệ rồi chia đến ổ cắm và công tắc điều khiển đèn

Đưa lõi dây vào hết chiều sâu của cực đấu rồi siết vít theo mức vừa chắc. Không siết quá mạnh đến mức làm đứt lõi dây, biến dạng chân đồng hoặc nứt phần nhựa của thiết bị.

Bước 5: Đấu dây trung tính và dây tiếp địa

Nối dây trung tính từ nguồn vào chân N của ổ cắm. Từ điểm nối trung tính, tạo thêm một nhánh đi đến cực còn lại của bóng đèn bằng đầu nối hoặc kẹp nối chuyên dụng.

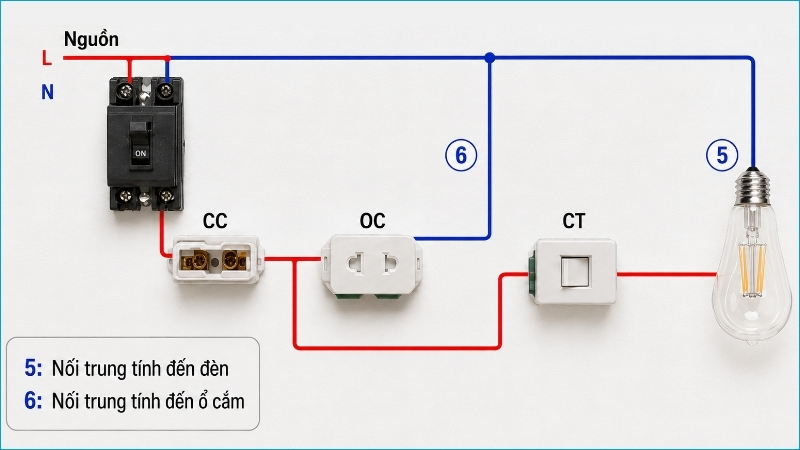

Dây trung tính nối trực tiếp đến chân N của ổ cắm và cực còn lại của bóng đèn

Nếu có dây tiếp địa, nối dây PE vào chân E hoặc chân mang ký hiệu tiếp đất của ổ cắm. Dây tiếp địa phải thuộc hệ thống nối đất đúng kỹ thuật, không được nối tùy tiện vào dây trung tính, ống nước hoặc khung kim loại.

Các mối chia nhánh cần nằm trong hộp hoặc vị trí được che chắn. Không để phần nối nổi bên ngoài bảng điện và không chỉ xoắn dây rồi quấn băng keo làm phương án cố định lâu dài.

Bước 6: Sắp xếp dây và cố định bảng điện

Sau khi đấu xong, nhẹ nhàng kéo thử từng dây để kiểm tra đầu nối đã giữ chắc hay chưa. Sắp xếp dây theo đường cong tự nhiên, tránh gập gãy hoặc ép mạnh vào cạnh thiết bị.

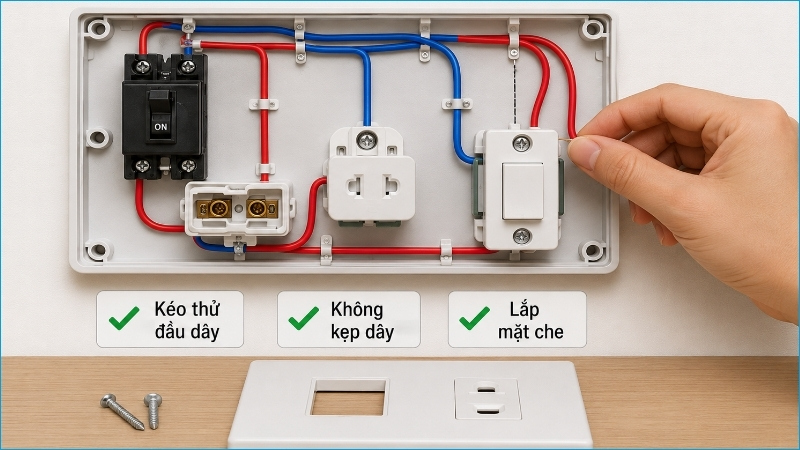

Kiểm tra độ chắc của đầu nối, sắp xếp dây gọn và lắp mặt che trước khi cấp điện

Đặt công tắc và ổ cắm vào đúng vị trí, sau đó cố định bằng vít phù hợp. Kiểm tra để bảo đảm vít không chạm, ép hoặc đâm vào dây dẫn phía sau bảng điện.

Lắp mặt che và các bộ phận bảo vệ trước khi cấp nguồn. Không thử điện khi đầu dây, chân đấu hoặc phần dẫn điện vẫn đang để hở.

5 Kiểm tra mạch trước và sau khi cấp điện

Kiểm tra trước khi đóng nguồn

Trước tiên, đối chiếu từng đường dây với sơ đồ đã chọn. Dây pha phải vào đúng chân L của ổ cắm và đi qua công tắc trước khi đến bóng đèn; dây trung tính phải vào chân N và cực còn lại của đèn.

Kiểm tra dây tiếp địa đã nối đúng chân E, nếu hệ thống có trang bị. Đồng thời, quan sát toàn bộ đầu nối để bảo đảm không còn lõi đồng hở, sợi đồng bung ra hoặc dây chạm vào cực bên cạnh.

Dùng tay kéo nhẹ từng dây khi nguồn đang tắt để phát hiện điểm nối lỏng. Kiểm tra thêm tình trạng nứt vỡ, dây bị kẹp, lớp cách điện bị xước và các vít cố định có nguy cơ đâm vào đường dây.

• Dây pha, trung tính và tiếp địa đã vào đúng chân.
• Công tắc đang ngắt dây pha cấp cho bóng đèn.
• Các đầu nối được siết chắc và không có lõi đồng lộ ra.
• Dây không bị kẹp, gập, đứt hoặc trầy lớp cách điện.
• Mặt che của công tắc và ổ cắm đã được lắp hoàn chỉnh.

Cấp điện và thử hoạt động

Sau khi hoàn tất kiểm tra, đóng aptomat và đứng cách bảng điện một khoảng phù hợp. Thử bật, tắt công tắc để xác nhận bóng đèn hoạt động đúng, sau đó kiểm tra ổ cắm bằng thiết bị thử hoặc dụng cụ đo phù hợp.

Theo dõi bảng điện trong những phút đầu để phát hiện tiếng lẹt xẹt, mùi khét, tia lửa hoặc tình trạng nóng bất thường. Nếu aptomat nhảy ngay sau khi cấp điện, phải ngắt nguồn và kiểm tra lại, không đóng điện lặp đi lặp lại.

Khi ổ cắm được sử dụng với thiết bị điện, cần quan sát độ chắc của phích cắm và nhiệt độ tại mặt ổ. Ổ cắm lỏng, cháy sém hoặc nóng nhanh phải được ngừng sử dụng để kiểm tra nguyên nhân.

6 Những lỗi thường gặp khi đấu công tắc và ổ cắm

Đấu công tắc vào dây trung tính

Đây là lỗi nguy hiểm vì bóng đèn vẫn có thể tắt nhưng đui đèn còn được nối trực tiếp với dây pha. Người dùng có nguy cơ chạm phải phần mang điện khi thay bóng hoặc sửa chữa.

Cách xử lý là ngắt hoàn toàn nguồn điện, xác định lại dây pha và bố trí công tắc trên đường dây này. Nếu không phân biệt được các dây bằng dụng cụ kiểm tra phù hợp, không nên tự thay đổi mạch.

Đấu nhầm chân L, N hoặc E của ổ cắm

Việc đảo dây L và N có thể không làm thiết bị ngừng hoạt động ngay nhưng khiến hệ thống không tuân thủ nguyên tắc phân cực. Điều này làm quá trình kiểm tra và sửa chữa sau này khó dự đoán hơn.

Dây tiếp địa phải được nối đúng chân E và không được thay thế bằng dây trung tính. Cần đọc ký hiệu trên từng ổ cắm vì vị trí chân đấu có thể khác nhau giữa các thiết kế.

Mối nối lỏng hoặc tuốt dây quá dài

Mối nối lỏng làm tăng điện trở tiếp xúc, gây hiện tượng mô ve điện, phát nhiệt và cháy sém chân thiết bị. Dấu hiệu thường gặp gồm ổ cắm chập chờn, có tiếng lẹt xẹt hoặc nóng lên khi sử dụng.

Tuốt dây quá dài khiến lõi đồng lộ ra ngoài, dễ chạm vào cực khác hoặc phần kim loại. Ngược lại, tuốt quá ngắn có thể khiến vít siết lên lớp cách điện thay vì lõi dẫn, làm tiếp xúc không chắc chắn.

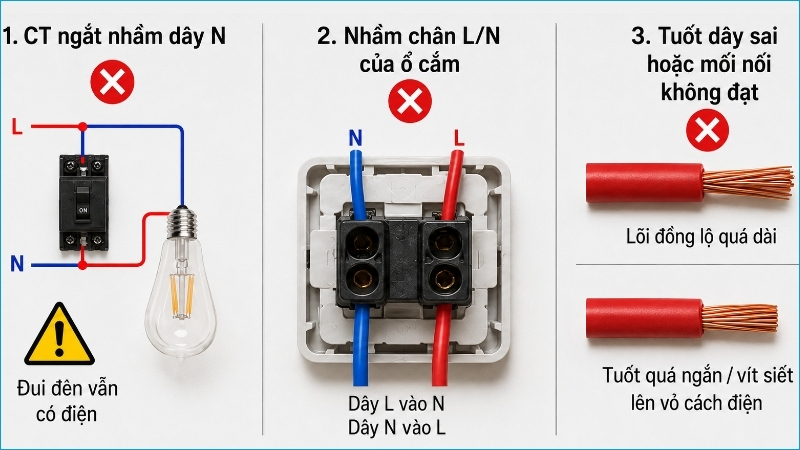

Ngắt nhầm dây, đấu sai chân và xử lý đầu dây không đúng đều làm mạch kém an toàn

Nên cắt và tuốt lại đầu dây nếu kích thước không phù hợp. Không cố che phần đồng hở bằng băng keo trong khi đầu nối vẫn chưa được lắp đúng.

Dùng dây và thiết bị không phù hợp với tải

Dây có tiết diện nhỏ có thể nóng lên khi ổ cắm cấp điện cho thiết bị công suất lớn. Công tắc, ổ cắm và aptomat cũng có thể bị quá tải nếu định mức không đáp ứng dòng điện thực tế.

Người dùng không nên tự suy đoán tiết diện dây chỉ dựa vào loại thiết bị dự kiến sử dụng. Cần xem xét chiều dài đường dây, cách đi dây, tổng tải của mạch và thông số của thiết bị bảo vệ.

Đối với bình nóng lạnh, bếp điện, máy lạnh hoặc thiết bị công suất cao, nên sử dụng mạch cấp riêng được thiết kế phù hợp. Không đấu thêm vào bảng điện nhỏ nếu chưa được kiểm tra khả năng chịu tải.

7 Lưu ý an toàn và trường hợp cần gọi thợ điện

Nguyên tắc an toàn bắt buộc

Luôn ngắt nguồn và xác nhận hết điện trước khi chạm vào dây dẫn. Không thao tác khi tay ướt, nền nhà ẩm, khu vực có nước hoặc điều kiện ánh sáng không bảo đảm.

Không sử dụng công tắc, ổ cắm bị nứt vỡ, cháy sém hoặc có dấu hiệu lỏng chân tiếp xúc. Các thiết bị bảo vệ như cầu chì, aptomat và thiết bị chống rò cần được lựa chọn theo đặc điểm của mạch điện.

Không dùng công tắc để đóng cắt tải vượt quá định mức và không cắm nhiều thiết bị công suất cao vào cùng một ổ. Bảng điện nên được lắp ở vị trí khô ráo, chắc chắn và hạn chế trẻ nhỏ tiếp cận.

Trường hợp không nên tự đấu bảng điện

Không nên tự làm khi không xác định được dây pha, dây trung tính hoặc dây tiếp địa. Trường hợp không có thiết bị đo, không hiểu sơ đồ hoặc chưa từng thực hiện công việc điện cũng cần nhờ người có chuyên môn.

Hãy gọi thợ điện nếu dây trong tường bị giòn, cháy, đổi màu hoặc hệ thống không có thiết bị bảo vệ rõ ràng. Mạch thường xuyên nhảy aptomat, có điện áp bất thường hoặc từng xảy ra chập cháy cũng cần được kiểm tra toàn diện.

Người dùng không nên tự đấu ổ cắm cho bình nóng lạnh, bếp điện, máy lạnh và các tải lớn khi chưa tính toán đường dây. Đây là những thiết bị có thể cần mạch riêng, aptomat riêng, chống rò và hệ thống tiếp địa phù hợp.

8 Câu hỏi thường gặp về cách đấu điện 1 công tắc 1 ổ cắm

• Ổ cắm không có dây tiếp địa có sử dụng được không?

Ổ cắm vẫn có thể cấp điện khi chỉ nối dây pha và dây trung tính, nhưng khả năng bảo vệ khi thiết bị bị rò điện sẽ hạn chế hơn. Không tự nối chân tiếp địa với dây trung tính hoặc đường ống nước; nên nhờ thợ bổ sung hệ thống nối đất đúng kỹ thuật.

• Có thể đấu mạch mà không lắp aptomat riêng không?

Mạch có thể dùng chung aptomat nhánh nếu thiết bị bảo vệ, tiết diện dây và tổng tải đều phù hợp. Tuy nhiên, không nên bỏ qua khả năng bảo vệ quá tải, ngắn mạch và rò điện; hệ thống cũ hoặc không rõ sơ đồ cần được kiểm tra trước.

• Vì sao ổ cắm có điện nhưng bóng đèn không sáng?

Nguyên nhân có thể đến từ bóng đèn, đui đèn, dây ra công tắc, điểm nối trung tính hoặc công tắc đấu sai chân. Hãy ngắt nguồn trước khi kiểm tra và không chạm trực tiếp vào đầu dây để thử điện.

• Nên dùng bút thử điện hay đồng hồ đo để xác định dây?

Bút thử điện phù hợp để kiểm tra nhanh nhưng có thể cho kết quả không đầy đủ trong một số tình huống. Thiết bị đo điện áp hai cực hoặc đồng hồ đo giúp kiểm tra rõ hơn, nhưng người sử dụng phải hiểu đúng cách đo và các nguyên tắc an toàn.

• Có thể dùng công tắc để bật và tắt ổ cắm không?

Có thể đấu công tắc trên dây pha trước chân L của ổ cắm để điều khiển nguồn cấp. Tuy nhiên, công tắc phải có định mức phù hợp với tải, còn sơ đồ này cần được tách biệt với phương án công tắc điều khiển bóng đèn để tránh đấu nhầm.

Cảm ơn bạn đã theo dõi bài viết. Hiểu đúng sơ đồ, ngắt nguồn hoàn toàn và kiểm tra từng đầu nối sẽ giúp việc lắp bảng điện an toàn hơn. Khi chưa chắc chắn về dây dẫn hoặc tải sử dụng, bạn nên nhờ thợ điện để bảo vệ thiết bị, ngôi nhà và gia đình bạn.
