1 Bảng điện 2 công tắc 1 ổ cắm là gì?

Cấu tạo của bảng điện

Bảng điện này thường gồm hai công tắc một chiều, một ổ cắm điện và bảng nhựa nổi hoặc mặt nạ âm tường. Tùy cách lắp đặt, mạch còn có cầu chì trên bảng hoặc được cấp nguồn từ nhánh đã có aptomat bảo vệ tại tủ điện.

Hai công tắc được nối với hai thiết bị cần điều khiển riêng, chẳng hạn hai bóng đèn hoặc một đèn và một quạt. Dây điện, đầu nối, đui đèn, ốc vít và các phụ kiện cố định cũng cần được lựa chọn phù hợp với cấu tạo thực tế của bảng.

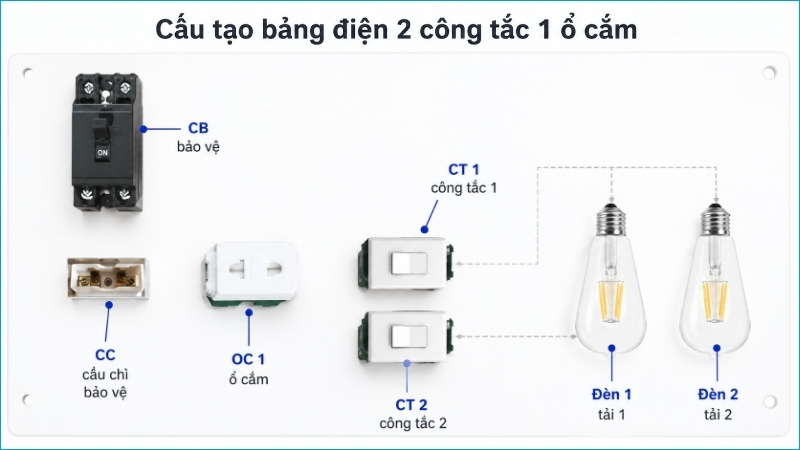

Bảng điện gồm một ổ cắm và hai công tắc điều khiển hai thiết bị riêng

Nguyên lý hoạt động

Ổ cắm được nối trực tiếp với dây pha và dây trung tính nên thường có điện khi mạch được cấp nguồn, không phụ thuộc vào trạng thái của hai công tắc. Công tắc thứ nhất đóng hoặc ngắt dây pha đến thiết bị 1, trong khi công tắc thứ hai thực hiện chức năng tương tự với thiết bị 2.

Hai thiết bị có thể sử dụng chung đường dây trung tính nhưng vẫn hoạt động độc lập nhờ hai nhánh dây pha sau công tắc. Nguyên tắc quan trọng là công tắc phải ngắt dây pha, không nên ngắt dây trung tính thay cho dây pha.

Ứng dụng thực tế

Bảng điện 2 công tắc 1 ổ cắm phù hợp với phòng ngủ, phòng khách, hành lang hoặc khu vực cần điều khiển hai thiết bị tại cùng một vị trí. Người dùng có thể dùng hai công tắc cho hai bóng đèn, đèn chính và đèn trang trí hoặc đèn và quạt.

Ổ cắm trên bảng tạo thêm điểm cấp nguồn cho bộ sạc, tivi hoặc thiết bị điện phù hợp. Cách bố trí này giúp tiết kiệm diện tích và hạn chế phải lắp nhiều bảng điện riêng trên cùng một bức tường.

2 Sơ đồ nguyên lý 2 công tắc 1 ổ cắm

Ký hiệu và chức năng của từng dây

Trên sơ đồ điện, ký hiệu L hoặc Line chỉ dây pha, còn N hoặc Neutral là dây trung tính. PE là dây tiếp địa, CT1 và CT2 đại diện cho hai công tắc, trong khi CB hoặc MCB là thiết bị đóng cắt và bảo vệ mạch.

Dây pha còn được gọi là dây nóng, còn dây trung tính thường được gọi là dây nguội. Việc hiểu đúng các ký hiệu này giúp người lắp theo dõi đường đi của từng dây và tránh đấu nhầm chân L, N trên ổ cắm.

Đường đi của dây pha

Dây pha từ nguồn cần đi qua cầu chì hoặc aptomat trước khi được phân phối đến các thiết bị trên bảng. Sau thiết bị bảo vệ, dây pha được chia thành ba nhánh gồm một nhánh vào chân L của ổ cắm, một nhánh vào công tắc 1 và một nhánh vào công tắc 2.

Đầu ra của công tắc 1 được nối với cực nhận pha của thiết bị 1, còn đầu ra công tắc 2 nối đến thiết bị 2. Khi một công tắc được bật, nhánh pha tương ứng được đóng và thiết bị thuộc nhánh đó mới hoạt động.

Đường đi của dây trung tính và tiếp địa

Dây trung tính từ nguồn nối trực tiếp vào chân N của ổ cắm và đầu còn lại của hai thiết bị. Dây này không đi qua hai công tắc vì các công tắc cần thực hiện việc đóng, ngắt trên dây pha.

Nếu hệ thống điện có dây PE và ổ cắm có chân tiếp địa, dây PE được nối đúng vào chân tiếp địa của ổ cắm. Dây tiếp địa không được dùng thay cho dây trung tính và cũng không được nối chung với dây pha.

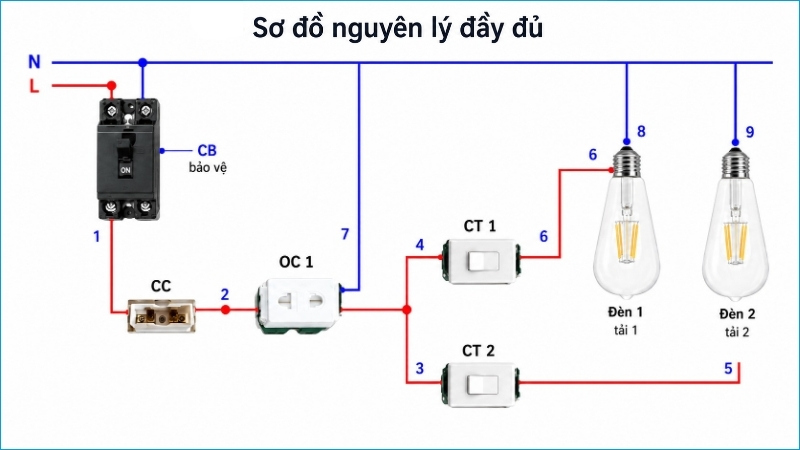

Dây pha được chia đến ổ cắm và hai công tắc, còn dây trung tính đi trực tiếp đến các tải

3 Dụng cụ và thiết bị cần chuẩn bị

Thiết bị và vật tư điện

Người lắp cần chuẩn bị hai công tắc một chiều, một ổ cắm, bảng điện nổi hoặc mặt nạ âm tường và thiết bị bảo vệ phù hợp với mạch. Hai bóng đèn, hai đui đèn hoặc hai thiết bị cần điều khiển cũng phải được xác định trước để bố trí dây chính xác.

Dây pha, dây trung tính và dây tiếp địa nếu có cần còn nguyên lớp cách điện. Domino, đầu nối dây hoặc đầu cos phù hợp giúp các điểm chia dây gọn, chắc và dễ kiểm tra hơn so với việc để các lõi dẫn điện tiếp xúc lỏng lẻo.

Dụng cụ thi công và bảo hộ

Bộ dụng cụ sửa chữa đa năng cơ bản gồm bút thử điện hoặc thiết bị kiểm tra phù hợp, kìm cắt dây, kìm tuốt dây và tua vít có phần tay cầm cách điện. Băng keo cách điện, ốc vít, khoan và dụng cụ cố định bảng có thể cần thiết tùy vị trí lắp.

Găng tay và phương tiện bảo hộ phù hợp giúp hạn chế rủi ro trong quá trình chuẩn bị và lắp đặt. Tuy nhiên, đồ bảo hộ không thay thế cho yêu cầu ngắt hoàn toàn nguồn điện trước khi chạm vào lõi dây hoặc chân đấu.

Kiểm tra trước khi lắp

Công tắc và ổ cắm không nên có dấu hiệu nứt, biến dạng, cháy sém, kẹt cơ cấu hoặc lỏng chân đấu. Dây dẫn cần có lớp cách điện nguyên vẹn, không bị giòn, đứt sợi hoặc lộ lõi đồng.

Người lắp cũng cần kiểm tra khoảng trống phía sau bảng để bảo đảm đủ chỗ sắp xếp dây và đầu nối. Với bảng âm tường, hộp âm phải đủ sâu để mặt nạ được cố định mà không ép mạnh lên các đoạn dây bên trong.

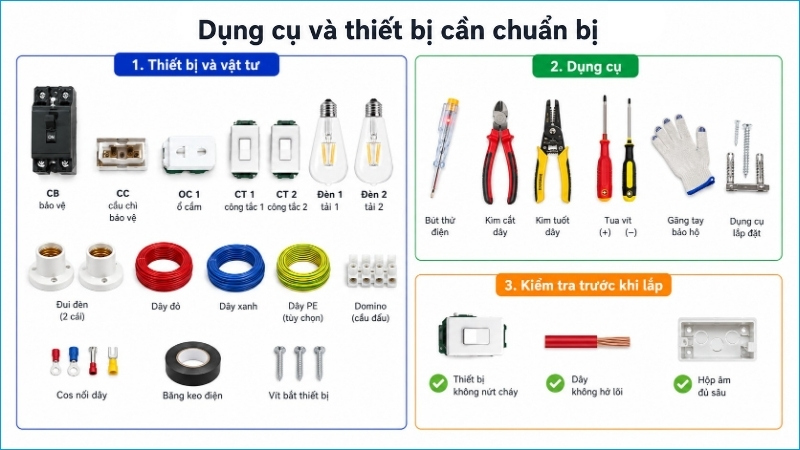

Chuẩn bị đủ thiết bị, đầu nối, dụng cụ cách điện và phương tiện bảo hộ trước khi lắp

4 Cách xác định dây pha và dây trung tính

Không nhận biết dây chỉ bằng màu sắc

Dây đỏ hoặc đen thường được sử dụng làm dây pha, trong khi dây xanh, trắng hoặc màu khác có thể được dùng cho dây trung tính. Tuy nhiên, cách chọn màu dây không phải lúc nào cũng đồng nhất giữa các công trình, đặc biệt với hệ thống đã sửa chữa nhiều lần.

Vì vậy, người lắp không nên mặc định chức năng của dây chỉ dựa trên màu vỏ cách điện. Mỗi dây cần được xác định bằng thiết bị kiểm tra phù hợp và đánh dấu rõ trước khi tiến hành đấu nối.

Kiểm tra, đánh dấu và ngắt nguồn

Việc kiểm tra dây khi mạch đang có điện tiềm ẩn nguy cơ điện giật, vì vậy chỉ người có kiến thức và dụng cụ phù hợp mới nên thực hiện. Sau khi xác định dây pha, dây trung tính và dây tiếp địa nếu có, cần đánh dấu từng dây để tránh nhầm lẫn khi nguồn đã được ngắt.

Tiếp theo, hãy tắt cầu dao hoặc aptomat của khu vực thi công và có biện pháp tránh người khác vô tình bật lại. Trước khi chạm vào đầu dây, cần kiểm tra lại bằng thiết bị phù hợp để chắc chắn mạch đã hoàn toàn mất điện.

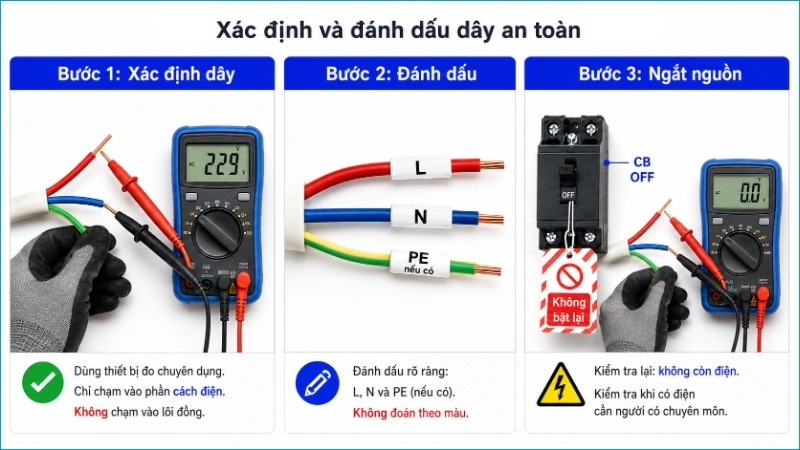

Xác định và đánh dấu từng dây trước khi ngắt nguồn, sau đó kiểm tra lại tình trạng mất điện

5 Cách đấu điện 2 công tắc 1 ổ cắm từng bước

Bước 1: Ngắt nguồn, bố trí thiết bị và chuẩn bị dây

Tắt aptomat hoặc cầu dao cấp điện cho khu vực lắp đặt, sau đó kiểm tra lại tất cả đầu dây để xác nhận không còn điện. Có thể đặt cảnh báo tại tủ điện hoặc khóa cơ cấu đóng cắt nếu điều kiện thực tế cho phép.

Bố trí ổ cắm và hai công tắc trên bảng sao cho chiều bật, tắt của hai công tắc thống nhất. Đo khoảng cách giữa các chân đấu để cắt dây vừa đủ, sau đó tuốt lớp cách điện theo chiều sâu của chân đấu và không để lõi đồng thừa ra ngoài.

Bước 2: Đấu dây pha qua thiết bị bảo vệ

Với bảng điện nổi có cầu chì, nối dây pha nguồn vào đầu vào của cầu chì. Từ đầu ra cầu chì, đưa dây pha đến điểm phân phối chung trước khi chia sang ổ cắm và hai công tắc.

Với bảng điện âm không có cầu chì trên mặt bảng, dây pha phải được lấy từ nhánh đã có aptomat hoặc thiết bị bảo vệ phù hợp tại tủ điện. Không nên cấp trực tiếp một nhánh dây không có bộ phận bảo vệ quá tải hoặc ngắn mạch.

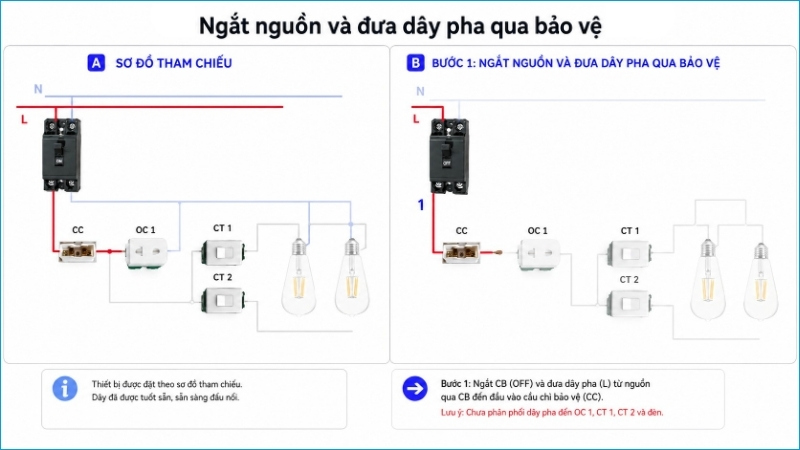

Ngắt nguồn, bố trí thiết bị và đưa dây pha qua CB, cầu chì trước khi chia nhánh

Bước 3: Chia dây pha đến ổ cắm và hai công tắc

Từ điểm pha sau thiết bị bảo vệ, tạo ba nhánh riêng. Nhánh thứ nhất nối vào chân L của ổ cắm, nhánh thứ hai nối vào đầu vào công tắc 1 và nhánh thứ ba nối vào đầu vào công tắc 2.

Có thể sử dụng các đoạn dây cầu ngắn nếu cấu tạo chân đấu của thiết bị cho phép. Nếu một chân không được thiết kế để giữ nhiều dây, nên dùng domino hoặc đầu nối phân phối phù hợp thay vì cố nhét nhiều lõi dây vào cùng một vị trí.

Bước 4: Đấu đầu ra của hai công tắc

Nối đầu ra của công tắc 1 đến cực nhận pha của thiết bị 1. Tiếp tục nối đầu ra của công tắc 2 đến cực nhận pha của thiết bị 2 để hai thiết bị có thể bật, tắt độc lập.

Nên đánh dấu hai dây ra bằng màu, nhãn hoặc ký hiệu khác nhau để tránh nhầm khi đấu tại hộp nối, đui đèn hoặc vị trí thiết bị. Không nối chung hai đầu ra công tắc nếu mục tiêu là điều khiển hai thiết bị riêng biệt.

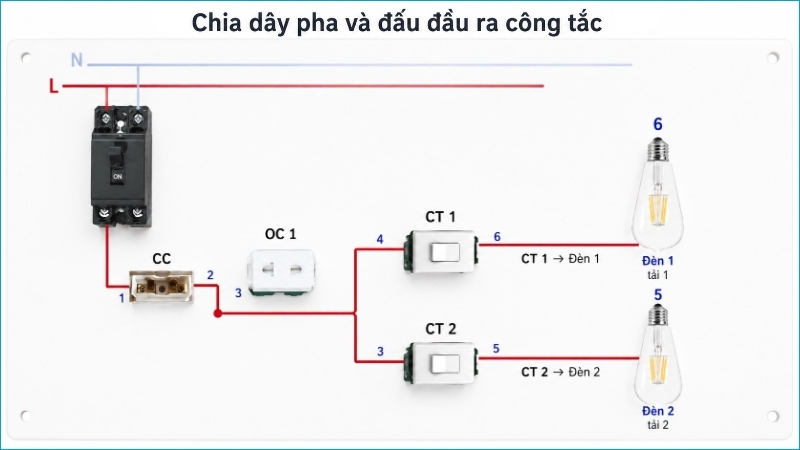

Dây pha sau cầu chì được chia đến ổ cắm, CT1 và CT2, sau đó đi riêng đến từng đèn

Bước 5: Đấu dây trung tính và dây tiếp địa

Nối dây N từ nguồn vào chân N của ổ cắm và điểm phân phối trung tính. Từ điểm này, đưa dây trung tính đến đầu còn lại của thiết bị 1 và thiết bị 2, đồng thời bảo đảm các mối nối được giữ chắc.

Nếu hệ thống có dây PE, nối dây này vào chân tiếp địa của ổ cắm theo ký hiệu trên thiết bị. Không nối dây PE vào chân N, chân L hoặc dùng dây tiếp địa để thay thế cho một dây dẫn khác trong mạch.

Bước 6: Sắp xếp dây và cố định bảng điện

Xếp các đoạn dây theo từng nhóm L, N, PE và hai dây ra thiết bị để dễ kiểm tra. Các mối nối phải được đặt gọn, không bị kéo căng và không để phần lõi dẫn điện hở ra ngoài đầu nối hoặc chân vít.

Khi cố định mặt bảng, cần quan sát để vít không đâm vào dây và mép nhựa không ép làm tổn thương lớp cách điện. Với bảng điện nổi, nên tạo đường luồn dây phù hợp; với hộp âm, cần gấp dây theo đường cong vừa phải thay vì bẻ gập sát.

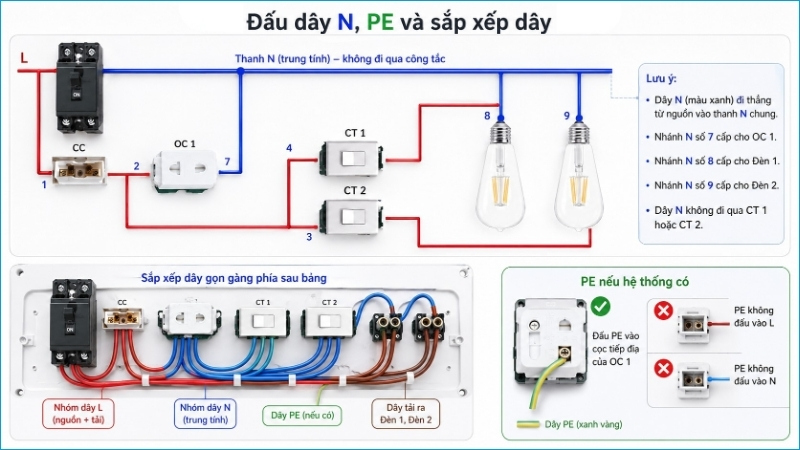

Dây N nối trực tiếp đến ổ cắm và hai đèn; dây PE chỉ nối đúng chân tiếp địa nếu hệ thống có

Bước 7: Kiểm tra và thử hoạt động

Trước khi cấp điện, kiểm tra dây pha đã đi qua thiết bị bảo vệ, chân L và N của ổ cắm đã đúng vị trí, hai công tắc đều ngắt dây pha và mỗi đầu ra đi đúng thiết bị. Kéo nhẹ từng dây để kiểm tra độ chắc của chân đấu, đồng thời quan sát xem còn lõi đồng hở hay dây bị kẹp hay không.

Sau khi hoàn tất, bật nguồn và thử ổ cắm bằng thiết bị kiểm tra phù hợp. Lần lượt bật công tắc 1 và công tắc 2 để xác nhận mỗi công tắc chỉ điều khiển thiết bị tương ứng, trong khi ổ cắm vẫn hoạt động khi cả hai công tắc đang tắt.

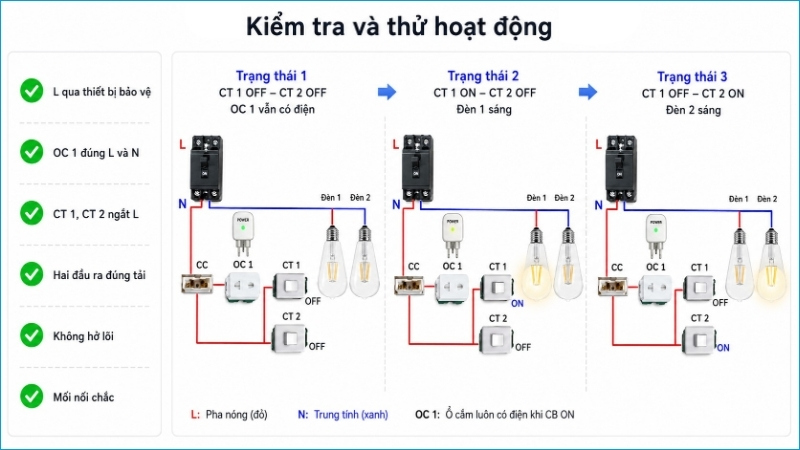

Mạch đúng khi mỗi công tắc điều khiển một đèn và ổ cắm hoạt động độc lập

6 Phân biệt cách đấu bảng điện nổi và âm tường

Bảng điện nổi có cầu chì

Ở bảng điện nổi, cầu chì có thể được lắp trực tiếp trên mặt bảng và trở thành điểm đầu tiên tiếp nhận dây pha nguồn. Dây pha từ đầu ra cầu chì mới được chia đến chân L của ổ cắm và đầu vào của hai công tắc.

Đường dây đi vào bảng cần có khe luồn phù hợp để không bị cạnh nhựa ép hoặc cắt vào lớp cách điện. Các đoạn dây phía sau cũng phải được bố trí gọn để mặt bảng áp sát tường mà không làm căng mối nối.

Bảng điện âm lấy nguồn từ aptomat

Bảng điện âm thường không có cầu chì trên mặt bảng mà nhận nguồn từ một nhánh đã được aptomat bảo vệ tại tủ điện. Dây pha có thể được đưa vào điểm chia trong hộp âm, sau đó phân phối sang ổ cắm và hai công tắc theo cùng nguyên lý của bảng nổi.

Do không gian hộp âm hạn chế, người lắp cần chọn đầu nối có kích thước phù hợp và sắp xếp dây trước khi bắt vít mặt nạ. Không để vít cố định, tai kim loại hoặc mép hộp chạm và làm hư lớp cách điện.

7 Những lỗi thường gặp khi đấu bảng điện

Đấu nhầm dây pha và dây trung tính

Đấu nhầm L và N có thể làm mạch hoạt động sai nguyên lý hoặc khiến thiết bị vẫn mang điện nguy hiểm dù công tắc đã tắt. Trường hợp công tắc được lắp trên dây trung tính, dây pha vẫn nối trực tiếp đến đèn hoặc thiết bị.

Sai sót này đặc biệt nguy hiểm khi thay bóng đèn hoặc sửa thiết bị vì người thao tác có thể cho rằng mạch đã an toàn sau khi tắt công tắc. Cần kiểm tra và đánh dấu dây chính xác trước khi đấu, đồng thời ngắt aptomat khi bảo trì.

Đấu ổ cắm qua công tắc

Nếu dây pha của ổ cắm được lấy từ đầu ra của một công tắc, ổ cắm chỉ có điện khi công tắc đó được bật. Đây không phải nguyên lý của sơ đồ thông dụng có ổ cắm hoạt động độc lập với hai công tắc.

Để khắc phục, cần ngắt nguồn và kiểm tra lại đường pha cấp cho chân L của ổ cắm. Nhánh này phải được lấy từ điểm pha sau thiết bị bảo vệ, không lấy từ dây ra của công tắc 1 hoặc công tắc 2.

Mối nối lỏng hoặc lõi đồng bị hở

Mối nối lỏng làm tăng điện trở tại điểm tiếp xúc và có thể gây phát nhiệt, cháy sém hoặc chập chờn khi sử dụng. Nguyên nhân thường gặp là vít chưa được siết chắc, dây tuốt quá ngắn, đầu dây bị gãy hoặc nhiều dây bị nhét vào chân đấu không phù hợp.

Ngược lại, tuốt dây quá dài làm lõi đồng lộ ra ngoài và có nguy cơ chạm sang chân bên cạnh. Sau khi siết, cần kéo nhẹ từng dây, kiểm tra phần lõi hở và bảo đảm dây không bị vít hoặc mặt bảng ép vào.

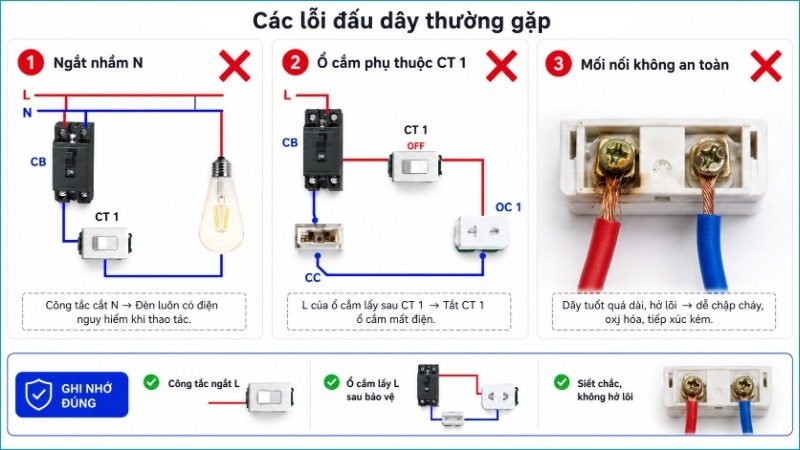

Ba lỗi phổ biến gồm ngắt nhầm dây N, cấp ổ cắm qua công tắc và để mối nối lỏng

8 Lưu ý an toàn và trường hợp không nên tự đấu

Lưu ý trước và trong khi thao tác

Luôn xác định sơ đồ, chức năng của từng công tắc và tình trạng thiết bị trước khi tháo hoặc đấu dây. Nguồn điện phải được ngắt hoàn toàn, khu vực làm việc cần khô ráo và dụng cụ phải có phần cách điện còn nguyên vẹn.

Không chạm vào đầu dây đang mang điện, không làm việc khi tay ướt và không tự thay đổi sơ đồ nếu chưa hiểu đường đi của dây L, N và PE. Khi cần kiểm tra lại, hãy dừng thao tác, ngắt nguồn và thực hiện theo quy trình an toàn thay vì thử nối dây theo phỏng đoán.

Lưu ý về vị trí lắp đặt

Bảng điện không nên đặt tại nơi ẩm thấp, thường xuyên bị nước bắn, gần nguồn nhiệt cao hoặc cạnh vật liệu dễ cháy. Vị trí lắp cần thuận tiện cho việc sử dụng, kiểm tra và ngắt điện khi xảy ra bất thường.

Trong gia đình có trẻ nhỏ, nên bố trí ổ cắm ngoài tầm với hoặc sử dụng giải pháp bảo vệ phù hợp. Không để dây dẫn kéo căng, treo lơ lửng hoặc đi qua vị trí dễ va đập trong sinh hoạt.

Khi nào cần nhờ thợ điện?

Không nên tự đấu khi không xác định được dây pha, dây trung tính và dây tiếp địa hoặc khi hệ thống dây cũ đã cháy sém, giòn và mất lớp cách điện. Các khu vực ẩm ướt, mạch có thiết bị công suất lớn hoặc bảng điện không có thiết bị bảo vệ phù hợp cũng cần người có chuyên môn kiểm tra.

Hãy dừng sử dụng nếu aptomat liên tục nhảy, bảng điện phát nóng, xuất hiện tia lửa, tiếng nổ nhỏ hoặc mùi khét. Thợ điện có dụng cụ đo phù hợp sẽ giúp xác định lỗi nguồn, tải, dây dẫn hoặc thiết bị trước khi mạch được cấp điện trở lại.

9 Cách chọn công tắc, ổ cắm và dây điện phù hợp

Chọn công tắc và ổ cắm

Công tắc cần có định mức phù hợp với loại thiết bị được điều khiển và có cơ cấu bật, tắt chắc chắn. Hai công tắc trên cùng bảng nên có kiểu dáng, kích thước và chiều thao tác đồng nhất để thuận tiện khi sử dụng.

Ổ cắm cần phù hợp với loại phích cắm dự kiến dùng, có chân tiếp xúc chắc và không bị nứt hoặc biến dạng. Người dùng nên kiểm tra thông tin trên thiết bị và điều kiện lắp đặt trước khi lựa chọn.

Chọn dây dẫn

Dây dẫn phải đáp ứng khả năng chịu tải của ổ cắm và hai thiết bị được kết nối. Không nên dùng dây quá nhỏ, dây cũ đã giòn hoặc dây có lớp cách điện bị trầy xước và lộ lõi.

Nên sử dụng màu dây dễ phân biệt cho L, N, PE và các dây ra công tắc để thuận tiện khi kiểm tra về sau. Tiết diện dây cần được lựa chọn theo tải, chiều dài đường dây và thiết bị bảo vệ của mạch.

Chọn thiết bị bảo vệ

Cầu chì hoặc aptomat cần phù hợp với khả năng chịu tải của dây dẫn và tổng tải dự kiến trên mạch. Không nên chọn thiết bị bảo vệ có dòng định mức quá cao so với dây vì thiết bị có thể không ngắt kịp khi dây bị quá tải.

Tùy yêu cầu của hệ thống, người dùng có thể cân nhắc thiết bị bảo vệ có chức năng chống rò hoặc chống giật. Việc lựa chọn và lắp đặt nên dựa trên cấu trúc mạch thực tế và tư vấn của người có chuyên môn.

10 Câu hỏi thường gặp về cách đấu điện 2 công tắc 1 ổ cắm

• Hai công tắc có thể điều khiển một đèn và một quạt không?

Có thể, nếu đèn, quạt, công tắc, dây dẫn và thiết bị bảo vệ có thông số phù hợp. Mỗi công tắc cần điều khiển một nhánh pha riêng, còn hai thiết bị có thể dùng chung đường trung tính của cùng mạch.

• Bảng điện âm không có cầu chì trên mặt bảng có an toàn không?

Bảng điện âm có thể hoạt động an toàn khi được cấp nguồn từ nhánh đã có aptomat hoặc thiết bị bảo vệ phù hợp tại tủ điện. Các dây trong hộp âm cần được đấu đúng sơ đồ và sắp xếp để vít không ép vào lớp cách điện.

• Ổ cắm có cần nối dây tiếp địa không?

Nếu hệ thống có dây PE và ổ cắm có chân tiếp địa, dây PE nên được nối đúng vị trí. Không dùng dây tiếp địa thay cho dây trung tính hoặc nối PE với dây pha; trường hợp chưa rõ cấu trúc hệ thống nên nhờ thợ điện kiểm tra.

• Vì sao ổ cắm mất điện khi tắt một công tắc?

Nguyên nhân có thể là dây pha cấp cho ổ cắm đã được đấu nhầm vào đầu ra của công tắc. Trong sơ đồ thông dụng, chân L của ổ cắm phải nhận điện từ nhánh pha sau cầu chì hoặc aptomat và không đi qua hai công tắc.

• Khi nào nên dừng tự đấu và gọi thợ điện?

Nên dừng thao tác khi không xác định được dây, hệ thống có dấu hiệu cháy sém, aptomat liên tục nhảy hoặc xuất hiện tia lửa, mùi khét và nhiệt bất thường. Người có chuyên môn cần kiểm tra nguyên nhân trước khi mạch được cấp điện lại.

Cảm ơn bạn đã theo dõi bài viết. Việc hiểu chuẩn sơ đồ, phân biệt dây L, N và kiểm tra từng mối nối giúp bảng điện vận hành đúng chức năng. Hãy luôn ngắt nguồn, ưu tiên an toàn và nhờ thợ điện khi chưa đủ kinh nghiệm để sử dụng điện yên tâm, an toàn.
