Cách đấu ổ điện 3 ổ cắm 2 công tắc an toàn, đúng sơ đồ tại nhà

Người đang lắp bảng điện gia đình thường dễ nhầm dây pha, dây trung tính và dây tiếp địa khi bố trí nhiều thiết bị. Bài viết hướng dẫn cách đấu ổ điện 3 ổ cắm 2 công tắc theo sơ đồ, từng bước kiểm tra và các lưu ý an toàn cần biết trước khi sử dụng.

Ổ CẮM - PHÍCH CẮM GIẢM GIÁ SỐC | XEM NGAY

1 Bảng điện 3 ổ cắm 2 công tắc là gì?

Cấu tạo cơ bản của bảng điện

Bảng điện này thường gồm 3 hạt ổ cắm, 2 công tắc một chiều, mặt nạ hoặc đế lắp, dây dẫn và thiết bị bảo vệ mạch. Trong sơ đồ phổ biến, hai công tắc được dùng để điều khiển hai bóng đèn riêng, còn ba ổ cắm được cấp điện độc lập với trạng thái bật hoặc tắt của công tắc.

Ngoài dây pha và dây trung tính, hệ thống có nối đất còn sử dụng dây PE để kết nối với chân tiếp địa của ổ cắm. Tùy cách lắp đặt, bảng điện có thể đi cùng hộp âm, hộp nổi, ống luồn dây hoặc máng điện nhằm bảo vệ và sắp xếp đường dây gọn hơn.

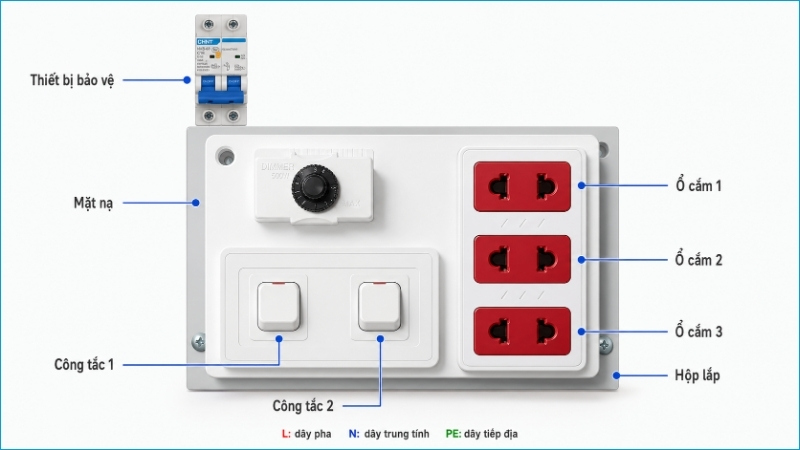

Các bộ phận chính trên bảng điện gồm ba ổ cắm, hai công tắc và thiết bị bảo vệ

Công dụng và vị trí trong hệ thống điện

Bảng điện 3 ổ cắm 2 công tắc thường đóng vai trò bảng điện nhánh, cấp nguồn cho một phòng hoặc một khu vực sử dụng cụ thể. Ba ổ cắm tạo thêm điểm lấy điện, trong khi hai công tắc giúp điều khiển riêng hai đèn hoặc hai tải phù hợp với thiết kế ban đầu.

Cách bố trí này giúp thiết bị điện tập trung, thuận tiện khi vận hành, kiểm tra hoặc thay thế từng bộ phận. Tuy nhiên, số lượng ổ cắm nhiều hơn không đồng nghĩa mạch có thể chịu tải lớn hơn, bởi khả năng vận hành còn phụ thuộc dây dẫn, đầu nối, ổ cắm và thiết bị bảo vệ.

2 Hiểu sơ đồ đấu điện 3 ổ cắm 2 công tắc

Các ký hiệu L, N, PE, CT, OC và MCB

Trong sơ đồ điện, ký hiệu L chỉ dây pha hoặc dây nóng, còn N là dây trung tính hoặc dây nguội. PE hoặc E là dây bảo vệ nối đất; CT thường chỉ công tắc, OC chỉ ổ cắm và MCB là thiết bị bảo vệ quá dòng cho mạch.

Người thực hiện cần xác định đúng chức năng của từng đầu nối trên thiết bị thay vì chỉ dựa vào vị trí hoặc màu dây. Một số công trình cũ có thể sử dụng màu dây không đúng quy ước, vì vậy dây cần được kiểm tra bằng dụng cụ phù hợp và đánh dấu trước khi ngắt nguồn.

Sơ đồ ba ổ cắm luôn có điện, hai công tắc điều khiển hai đèn

Ở phương án thông dụng, dây pha từ nguồn đi qua MCB rồi được chia thành hai nhánh. Một nhánh cấp song song đến chân L của cả ba ổ cắm, còn nhánh còn lại cấp đến đầu vào của công tắc thứ nhất và công tắc thứ hai.

Đầu ra công tắc 1 nối đến cực pha của đèn 1, trong khi đầu ra công tắc 2 nối đến cực pha của đèn 2. Dây trung tính được nối trực tiếp đến chân N của ba ổ cắm và cực còn lại của hai đèn; dây PE được nối đến chân E của ba ổ cắm nếu hệ thống có tiếp địa.

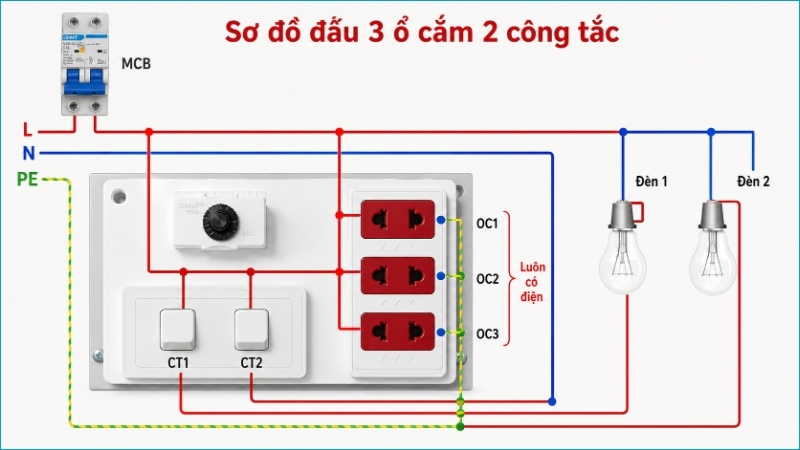

Ba ổ cắm nhận điện song song, còn hai công tắc điều khiển riêng từng bóng đèn

Phương án hai công tắc điều khiển hai ổ cắm

Trong một phương án khác, công tắc thứ nhất điều khiển dây pha cấp đến ổ cắm 1, công tắc thứ hai điều khiển dây pha cấp đến ổ cắm 2, còn ổ cắm 3 luôn có điện. Dây trung tính vẫn được cấp trực tiếp đến cả ba ổ cắm và dây PE nối vào các chân tiếp địa tương ứng.

Phương án này phù hợp khi cần chủ động ngắt nguồn của thiết bị đang cắm mà không phải rút phích điện. Tuy nhiên, công tắc và toàn bộ mạch phải phù hợp với tải sử dụng; không nên áp dụng sơ đồ điều khiển đèn cho ổ cắm nếu chưa kiểm tra đặc tính của thiết bị.

3 Dụng cụ và vật tư cần chuẩn bị

Thiết bị điện và vật tư lắp đặt

Người thực hiện cần chuẩn bị 3 ổ cắm, 2 công tắc một chiều, bảng điện hoặc mặt nạ phù hợp, thiết bị bảo vệ mạch, 2 bóng đèn và 2 đui đèn. Dây điện phải phù hợp với tải dự kiến, đồng thời cần có dây tiếp địa nếu hệ thống đã được thiết kế nối đất.

Các vật tư hỗ trợ có thể gồm đầu cos, đầu nối dây, thanh chia dây, hộp âm, ống luồn hoặc máng điện. Đầu nối chuyên dụng giúp hạn chế việc nhét quá nhiều lõi dây vào cùng một cực, qua đó tạo mối nối chắc chắn và dễ kiểm tra hơn.

Dụng cụ thi công và kiểm tra

Bộ dụng cụ sửa chữa đa năng cơ bản gồm bút thử điện, thiết bị đo điện áp phù hợp, tua vít cách điện, kìm cắt dây, kìm tuốt dây và kìm bấm cos. Băng keo cách điện, vít, tắc kê và dụng cụ lắp đặt bảng điện cũng cần được chuẩn bị theo vị trí thi công thực tế.

Găng tay và phương tiện bảo hộ chỉ hỗ trợ giảm rủi ro, không thay thế việc ngắt nguồn và kiểm tra hết điện. Dụng cụ cần còn nguyên lớp cách điện, không nứt vỡ và phù hợp với công việc điện dân dụng.

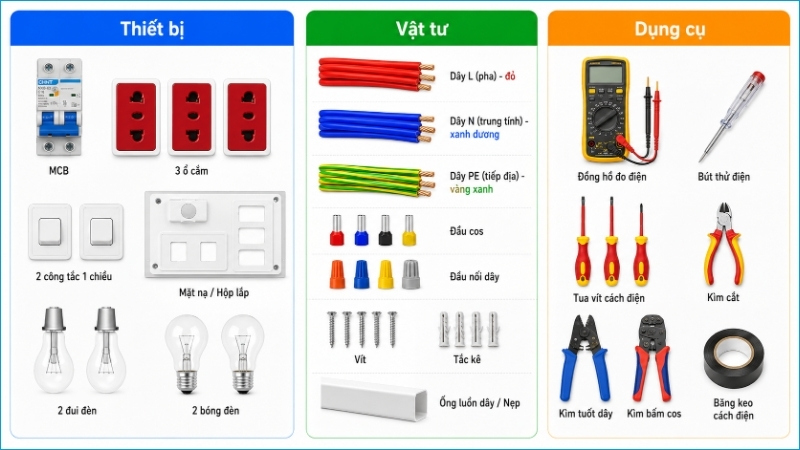

Chuẩn bị đủ thiết bị, vật tư và dụng cụ kiểm tra trước khi ngắt nguồn thi công

4 Cách đấu ổ điện 3 ổ cắm 2 công tắc từng bước

Quy trình dưới đây áp dụng cho sơ đồ ba ổ cắm luôn có điện và hai công tắc điều khiển hai bóng đèn riêng.

Bước 1: Xác định chức năng công tắc và các đường dây

Trước khi đấu nối, cần xác định rõ công tắc 1 điều khiển đèn 1 và công tắc 2 điều khiển đèn 2. Khi hệ thống còn ở trạng thái cho phép kiểm tra, sử dụng dụng cụ phù hợp để nhận biết dây pha, dây trung tính và dây tiếp địa, sau đó đánh dấu từng dây rõ ràng.

Không chạm trực tiếp vào đầu dây và không tiếp tục thao tác nếu chưa xác định chắc chắn chức năng của từng đường. Trường hợp sơ đồ thực tế khác với thiết kế dự kiến, nên dừng lại để kiểm tra thay vì đấu dây theo phỏng đoán.

Bước 2: Ngắt nguồn và xác nhận mạch đã hết điện

Tắt aptomat cấp điện cho khu vực thi công và có biện pháp tránh người khác đóng điện trở lại. Sau đó, kiểm tra lại từng đầu dây bằng thiết bị phù hợp để xác nhận mạch không còn điện trước khi tháo, cắt hoặc đấu nối.

Không làm việc khi tay ướt, nền nhà ẩm hoặc khu vực có nguy cơ tiếp xúc với nước. Việc chỉ gạt công tắc đèn về trạng thái tắt không đồng nghĩa toàn bộ bảng điện đã được cách ly khỏi nguồn.

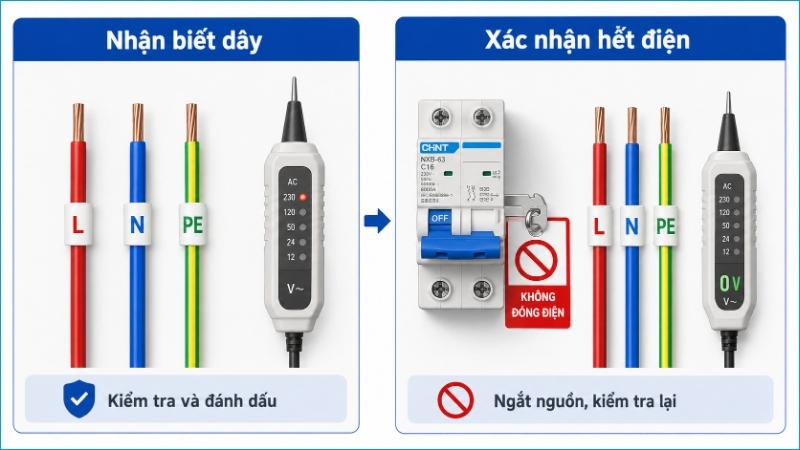

Đánh dấu đúng từng đường dây và kiểm tra lại sau khi ngắt MCB

Bước 3: Lắp thiết bị lên mặt nạ và chuẩn bị dây

Gắn ba ổ cắm theo cùng một chiều để các chân L, N và E dễ quan sát, sau đó lắp hai công tắc với hướng bật, tắt thống nhất. Thiết bị cần được giữ chắc trên mặt nạ nhưng chưa nên cố định mặt nạ vào tường để còn không gian đi dây phía sau.

Chuẩn bị các đoạn dây cầu chân L, N và PE giữa ba ổ cắm, dây pha cấp cho hai công tắc, hai dây ra đèn và dây trung tính cấp cho hai đèn. Tuốt dây vừa đủ chiều sâu của cực đấu, không để lõi đồng thừa ra ngoài và nên bấm đầu cos nếu sử dụng dây mềm nhiều sợi.

Bước 4: Đấu dây pha cho ba ổ cắm và hai công tắc

Nối dây pha sau MCB đến điểm chia dây phù hợp, sau đó cấp đến chân L của ba ổ cắm theo nguyên lý song song. Có thể nối từ chân L ổ cắm 1 sang ổ cắm 2 rồi sang ổ cắm 3, hoặc sử dụng thanh chia dây nếu thiết bị không cho phép đặt nhiều dây trong một cực.

Từ điểm chia pha, cấp thêm một nhánh đến đầu vào của công tắc 1 và công tắc 2. Với công tắc một chiều thông thường, công tắc phải ngắt dây pha; không đưa dây trung tính qua công tắc để thay cho dây pha.

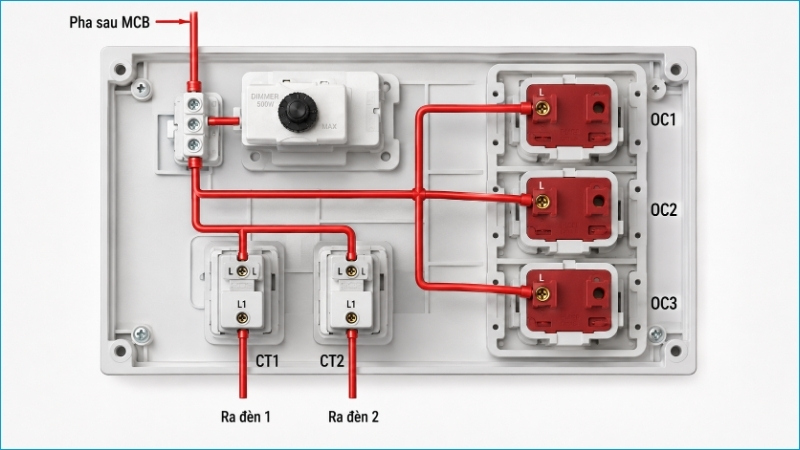

Dây pha sau MCB được chia đến ba ổ cắm và đầu vào của hai công tắc

Bước 5: Đấu đầu ra công tắc đến hai bóng đèn

Nối đầu ra của công tắc 1 với cực pha của đèn 1, đồng thời nối đầu ra của công tắc 2 với cực pha của đèn 2. Hai dây này chỉ mang điện khi công tắc tương ứng được bật, nhờ đó mỗi đèn có thể hoạt động độc lập.

Nên đánh dấu tên hoặc số thứ tự cho hai dây ra công tắc để tránh đấu nhầm tại hộp nối hoặc vị trí lắp đèn. Đầu nối phải được siết chắc, không để lõi đồng hở và không để dây bị kéo căng.

Bước 6: Đấu dây trung tính và dây tiếp địa

Nối dây N từ nguồn đến chân N của ổ cắm 1, sau đó cầu sang chân N của ổ cắm 2 và ổ cắm 3. Cực còn lại của đèn 1 và đèn 2 cũng được nối về dây trung tính bằng điểm chia hoặc đầu nối phù hợp.

Nếu hệ thống có dây PE, nối dây này đến chân E của cả ba ổ cắm. Không nối dây PE chung với dây N tại ổ cắm, không sử dụng dây tiếp địa thay dây trung tính và không tự nối dây PE vào ống nước hoặc khung kim loại không thuộc hệ thống nối đất.

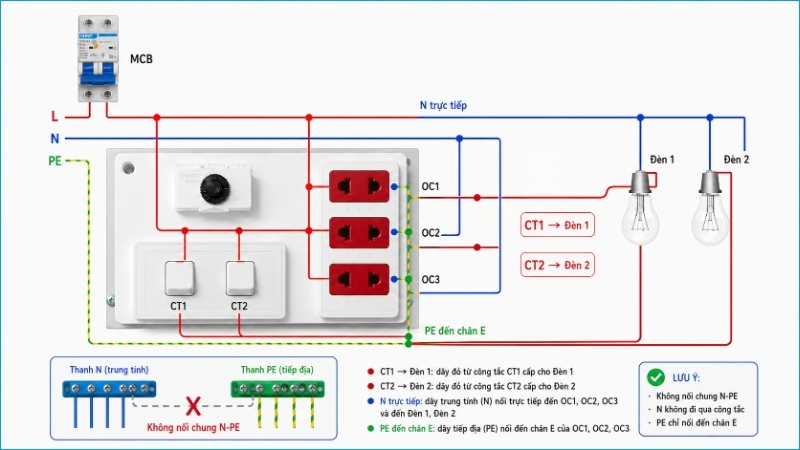

Mỗi công tắc có một dây ra đèn riêng, trong khi N và PE được phân phối đúng chức năng

Bước 7: Đấu thiết bị bảo vệ và cố định bảng điện

Dây pha nguồn được đưa qua MCB hoặc thiết bị bảo vệ theo đúng sơ đồ của nhà sản xuất trước khi cấp đến bảng điện. Nếu sử dụng RCD hoặc RCBO, cần xác định chính xác đầu vào, đầu ra và đường dây trung tính theo cấu hình của thiết bị.

Sau khi đấu xong, sắp xếp dây gọn phía sau mặt nạ, tránh để dây bị gập gãy, kẹp vào vít hoặc ép sát phần sắc nhọn. Cố định hộp và mặt nạ chắc chắn, đồng thời che kín các phần dẫn điện để người sử dụng không thể vô tình chạm vào.

Bước 8: Kiểm tra trước và sau khi cấp điện

Trước khi đóng điện, kiểm tra lại toàn bộ chân L, N, E, đầu vào và đầu ra của hai công tắc, độ chặt của vít cùng tình trạng lõi đồng. Bảo đảm dây pha không chạm dây trung tính hoặc dây tiếp địa, đồng thời tổng tải dự kiến không vượt khả năng của dây dẫn, ổ cắm và thiết bị bảo vệ.

Sau khi cấp điện, thử lần lượt từng ổ cắm rồi bật, tắt từng công tắc để kiểm tra hai bóng đèn. Nếu xuất hiện tiếng lẹt xẹt, tia lửa, mùi khét, nhiệt độ tăng bất thường hoặc MCB nhảy, cần ngắt nguồn ngay và không tiếp tục sử dụng.

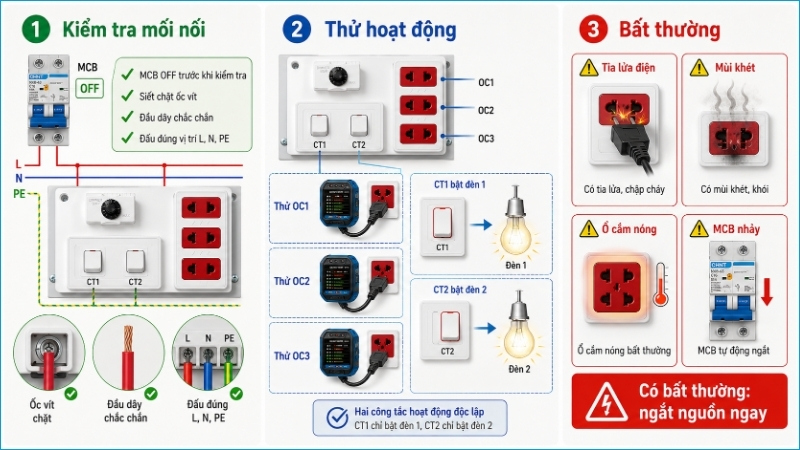

Thử lần lượt ba ổ cắm, hai công tắc và ngắt điện ngay khi có dấu hiệu bất thường

5 Những lỗi thường gặp khi đấu bảng điện

Đấu nhầm dây pha, dây trung tính và dây tiếp địa

Nếu công tắc được đấu vào dây trung tính, đèn có thể tắt nhưng một phần đui đèn vẫn liên kết với dây pha. Cách đấu này làm tăng nguy cơ điện giật khi thay bóng và có thể khiến một số bóng LED sáng mờ sau khi đã tắt.

Việc nối sai chân L, N và E còn khiến mạch hoạt động không đúng nguyên lý hoặc làm dây tiếp địa mất chức năng bảo vệ. Vì vậy, người thực hiện cần kiểm tra ký hiệu trực tiếp trên thiết bị và xác định dây bằng dụng cụ phù hợp.

Dùng dây quá nhỏ hoặc nhét nhiều dây vào một cực

Dây cầu giữa ba ổ cắm có thể phát nhiệt nếu không phù hợp với tổng tải sử dụng. Tình trạng này kéo dài dễ làm lớp cách điện xuống cấp, chân ổ cắm đổi màu hoặc đầu nối bị cháy sém.

Nhét nhiều dây vào một cực cũng có thể khiến vít không giữ chặt toàn bộ lõi dẫn điện. Khi cần chia nhiều nhánh, nên sử dụng đầu nối hoặc thiết bị phân phối phù hợp với cấu tạo của bảng điện.

Tuốt dây quá dài hoặc siết vít không chặt

Lõi đồng thừa ra ngoài có thể chạm cực bên cạnh, mặt kim loại hoặc dây khác, gây đoản mạch khi cấp điện. Ngược lại, mối nối lỏng tạo tiếp xúc kém, phát nhiệt và có thể xuất hiện tiếng lẹt xẹt hoặc mùi khét.

Sau khi siết vít, nên kéo nhẹ từng dây để kiểm tra độ chắc nhưng không dùng lực quá mạnh làm hỏng cực đấu. Dây cần nằm gọn trong vị trí kẹp, không bị đứt sợi hoặc ép lệch sang bên.

Chọn thiết bị bảo vệ không phù hợp hoặc sử dụng quá tải

Ba ổ cắm có thể được sử dụng đồng thời nhưng tổng tải vẫn phải nằm trong khả năng của toàn bộ mạch. Việc cắm nhiều thiết bị gia nhiệt, động cơ hoặc thiết bị công suất lớn có thể làm dây và ổ cắm nóng dù từng ổ riêng lẻ vẫn đang hoạt động.

MCB không nên được chọn lớn chỉ để tránh hiện tượng nhảy khi quá tải, bởi thiết bị bảo vệ phải phù hợp với dây dẫn và đặc tính mạch. Khi chưa tính được tải hoặc không biết định mức của dây, cần nhờ người có chuyên môn đánh giá.

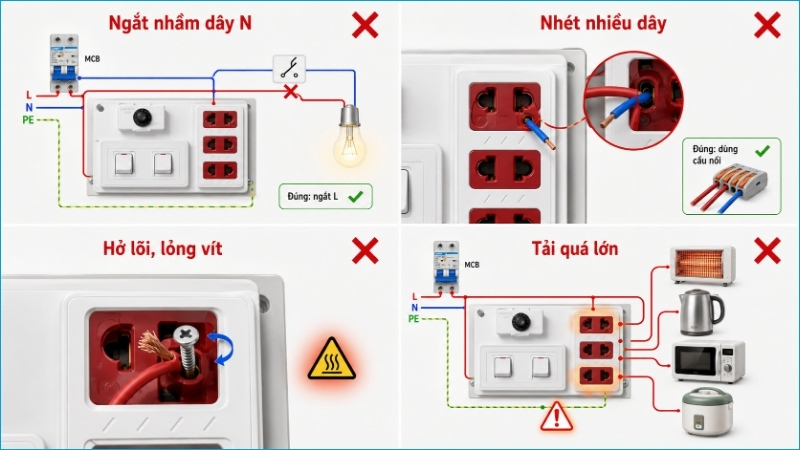

Đấu sai dây, mối nối lỏng và sử dụng quá tải đều có thể làm bảng điện mất an toàn

6 Lưu ý an toàn và trường hợp không nên tự đấu

Nguyên tắc an toàn bắt buộc

Luôn ngắt nguồn, xác nhận hết điện và giữ khu vực thi công khô ráo trước khi thao tác. Bảng điện nên được lắp ở vị trí tránh nước, nguồn nhiệt, hóa chất dễ cháy và ngoài tầm với của trẻ nhỏ.

Không dùng băng keo làm phương án duy nhất cho mối nối chịu dòng điện lâu dài, không sử dụng dây PE thay dây N và không tiếp tục vận hành ổ cắm đã nóng, đổi màu hoặc có mùi khét. Mọi phần dẫn điện cần được che kín sau khi hoàn tất.

Trường hợp cần thuê thợ điện

Người dùng không nên tự đấu nếu không phân biệt được dây L, N và PE, không biết định mức của dây dẫn, ổ cắm hoặc MCB, hoặc hệ thống cũ đã giòn và cháy sém. Các công việc liên quan đến dây âm tường, vị trí ẩm ướt hay thiết bị công suất lớn cũng cần được đánh giá chuyên môn.

Nếu MCB liên tục nhảy, điện áp bất thường, xuất hiện tia lửa, tiếng nổ hoặc mùi khét sau khi cấp điện, cần ngắt nguồn và dừng kiểm tra thủ công. Việc tiếp tục đóng điện nhiều lần có thể khiến điểm lỗi hư hỏng nghiêm trọng hơn.

7 Có cần chia mạch riêng cho ba ổ cắm?

Trường hợp có thể dùng chung một mạch

Ba ổ cắm có thể dùng chung mạch khi các thiết bị được sử dụng có tổng tải phù hợp với dây dẫn, ổ cắm và thiết bị bảo vệ. Mạch cũng cần có đầu nối chắc chắn, đường dây được bảo vệ và không có dấu hiệu quá nhiệt trong quá trình vận hành.

Người dùng nên xem xét tổng công suất của tất cả thiết bị hoạt động cùng lúc thay vì chỉ đánh giá từng thiết bị riêng. Số lượng ổ cắm không phải căn cứ duy nhất để xác định mạch có đủ khả năng chịu tải hay không.

Trường hợp nên tách thành mạch riêng

Nên cân nhắc tách mạch khi ổ cắm cấp nguồn cho bếp điện, bình nước nóng, máy lạnh, thiết bị gia nhiệt hoặc nhiều thiết bị có tải lớn. Việc tách mạch giúp cô lập từng nhóm tải, thuận tiện kiểm tra và hạn chế một sự cố ảnh hưởng đến toàn bộ khu vực.

Quyết định tách mạch cần dựa trên tải thực tế, chiều dài đường dây, điều kiện lắp đặt và thiết bị bảo vệ đang dùng. Nếu chưa có dữ liệu để tính toán, người dùng nên nhờ thợ điện khảo sát thay vì tự chọn theo kinh nghiệm.

8 Câu hỏi thường gặp về cách đấu ổ điện 3 ổ cắm 2 công tắc

• Ba ổ cắm nên đấu song song hay nối tiếp?

Trong hệ thống điện dân dụng, ba ổ cắm thường được cấp nguồn theo nguyên lý song song để mỗi ổ nhận đủ điện áp nguồn. Các chân L, N và PE tương ứng được phân phối đến từng ổ bằng dây cầu hoặc đầu chia phù hợp.

• Hai công tắc có thể dùng chung một dây pha không?

Hai công tắc có thể nhận nguồn từ cùng một điểm chia pha sau thiết bị bảo vệ nếu dây dẫn, điểm chia và thiết bị đều phù hợp với tải. Mỗi công tắc vẫn cần có dây đầu ra riêng đến đèn hoặc tải tương ứng.

• Có thể dùng hai công tắc để tắt hai ổ cắm không?

Có thể, nhưng dây pha phải đi qua từng công tắc trước khi đến ổ cắm tương ứng và công tắc phải phù hợp với tải của thiết bị cắm điện. Đây là sơ đồ khác với phương án hai công tắc điều khiển hai bóng đèn.

• Vì sao ổ cắm bị nóng nhưng MCB không nhảy?

Nguyên nhân có thể là mối nối lỏng, phích cắm tiếp xúc kém, dây dẫn không phù hợp hoặc ổ cắm xuống cấp. MCB bảo vệ quá dòng có thể không ngắt ngay với điểm tiếp xúc phát nhiệt cục bộ, vì vậy cần dừng sử dụng và kiểm tra.

• Có thể nhận biết dây L, N và PE chỉ bằng màu sắc không?

Không nên chỉ dựa vào màu dây, đặc biệt ở công trình cũ hoặc từng sửa chữa. Người thực hiện cần dùng thiết bị kiểm tra phù hợp, đánh dấu dây trước khi ngắt nguồn và thuê thợ điện nếu không thể xác định chắc chắn.

Cảm ơn bạn đã theo dõi bài viết. Việc hiểu đúng sơ đồ, phân biệt dây L, N, PE và kiểm tra kỹ từng mối nối giúp bảng điện vận hành ổn định hơn. Hãy ưu tiên an toàn, chọn thiết bị phù hợp và nhờ thợ điện khi chưa đủ kinh nghiệm để sử dụng an toàn hơn.
